Hydraulic Cylinder Port အရွယ်အစားနှင့် လိုင်းအလျင်- High-Flow Circuits များတွင် Pressure Drop and Flow Choking ကို ထိန်းချုပ်နည်း

● 2026-10-13 ● - ● ငါ့ကို မက်ဆေ့ချ် ထားခဲ့ပါ။

I. တိုက်ရိုက် ခြုံငုံသုံးသပ်ချက်- အဘယ်ကြောင့် သေးငယ်သော Ports များသည် High-Flow Actuator များကို ငတ်မွတ်စေသနည်း။

ဟိုတစ်ခုဟိုက်ဒရောလစ်ဆလင်ဒါ၎င်း၏ ဒီဇိုင်းထုတ်ထားသော စက်ဝန်းအမြန်နှုန်းကို မရောက်နိုင်ဘဲ သို့မဟုတ် မိနစ်သုံးဆယ်ကြာ လည်ပတ်ပြီးနောက် ပူပြင်းသော လည်ပတ်မှုကို ပျက်ကွက်ပါက၊ အင်ဂျင်နီယာများသည် ဟိုက်ဒရောလစ်ပန့် သို့မဟုတ် ဦးတည်ချက်ထိန်းချုပ်မှုအဆို့ရှင်ကို မကြာခဏ အပြစ်တင်ကြသည်။ သို့သော် အလုပ်ရုံတွင်၊ မူလဇစ်မြစ်သည် ပို၍ရိုးရှင်းလေ့ရှိသည်- ဆလင်ဒါအပေါက်များနှင့် ပိုက်ဆက်ခြင်းများသည် လိုအပ်သော စီးဆင်းနှုန်းအတွက် အလွန်သေးငယ်ပါသည်။

ကန့်သတ်ထားသော ဆိပ်ကမ်းပေါက်ပေါက်မှ ဖြတ်သန်းခိုင်းသော အရည်များသည် ကျိုးနေသော ဥယျာဉ်ပိုက်ဖြင့် ဖောက်ထုတ်သည့် ရေကဲ့သို့ ပြုမူသည်။ အလျင်လို အရှိန်ပြင်းပြင်း ၊ လမီနာ စီးဆင်းမှုသည် ပြင်းထန်သော လေလှိုင်းအဖြစ်သို့ ပြိုကျပြီး ကြီးမားသော ဖိအားကျဆင်းမှုများသည် ဆိပ်ကမ်းလည်ချောင်းတစ်လျှောက် ဖြစ်ပေါ်လာသည်။ ဤကန့်သတ်ချက်သည် တန်ဖိုးကြီးသော ဟိုက်ဒရောလစ်မြင်းကောင်ရေအား အဖျက်အဆီးအပူအဖြစ်သို့ တိုက်ရိုက်ပြောင်းလဲစေပြီး လျင်မြန်သော extension strokes များကို နှေးကွေးစေပြီး မြန်နှုန်းမြင့်ဆွဲငင်အားကို ဆုတ်ခွာနေစဉ်အတွင်း ဒေသအလိုက် cavitation သို့မဟုတ် back-pressure seal မှုတ်ထုတ်ခြင်းကိုပင် ဖြစ်စေနိုင်သည်။

သင်၏ port အရွယ်အစားကို မှန်ကန်စွာရယူခြင်းသည် ကိရိယာပုခက်ထဲတွင် ရှိနေသည့် thread tap နှင့် ကိုက်ညီရုံမျှသာမဟုတ်ပါ။ တိတ်ဆိတ်ခြင်း၊ စွမ်းအင်သက်သာပြီး ယိုစိမ့်မှုကင်းသော ပါဝါပေးပို့မှုသေချာစေရန် လည်ပတ်မှုလိုင်းတိုင်းတွင် အရည်အလျင်ကို ချိန်ညှိရန် လိုအပ်ပါသည်။

II ဟိုက်ဒရောလစ်ပတ်လမ်းများအတွက် အကြံပြုထားသည့် အရည်အလျင်ကန့်သတ်ချက်

Fluid velocity သည် ဆီများကို မျဉ်းပြိုင်လမ်းကြောင်းများ (laminar flow) တွင် ချောမွေ့စွာ စီးဆင်းသည် သို့မဟုတ် ပွတ်တိုက်မှု မြင့်မားသော ခံနိုင်ရည်ရှိခြင်း (turbulent flow) ဖြင့် ပြင်းထန်စွာ တုန်လှုပ်သွားခြင်း ရှိမရှိကို ဆုံးဖြတ်သည်။ စက်မှုနှင့် မိုဘိုင်းစက်ပစ္စည်းတည်ဆောက်သူများသည် မတူညီသော ဆားကစ်အကိုင်းအခက်များတစ်လျှောက် တင်းကြပ်သောအလျင်လမ်းညွှန်ချက်များကို လိုက်နာကြသည်-

Circuit Branch/ Line အမျိုးအစား	အကြံပြုထားသော အမြန်နှုန်း (m/s)	အကြံပြုထားသည့် အမြန်နှုန်း (ft/s)
Pump Suction Lines	0.5 မှ 1.2 m/s	2.0 မှ 4.0 ft/s
Return Lines (Low Pressure)	1.5 မှ 2.5 m/s	5.0 မှ 8.0 ft/s
ဆက်တိုက်ဖိအားလိုင်းများ	3.0 မှ 5.0 m/s	10.0 မှ 16.0 ft/s
Intermittent High-Flow လိုင်းများ	6.0 m/s အထိ	20.0 ft/s အထိ (Short duty)
Cylinder Port Throats	3.5 မှ 5.5 m/s	12.0 မှ 18.0 ft/s

III Return Line Intensification Trap

၌single-rod double-acting ဆလင်ဒါများဆုတ်ခွာစီးဆင်းစဉ်အတွင်း ဦးထုပ်အဆုံးမှထွက်သောဆီအား ဧရိယာအချိုးဖြင့် မြှောက်သည် (မကြာခဏ 1.5:1 မှ 2:1)။ ပန့်တစ်ခုသည် 30 GPM ကို rod cavity သို့ပို့ပေးပါက၊ **45 မှ 60 GPM သည် cap-end port မှ တက်လာပါသည်။ အထုပ်ပေါက်သည် 30 GPM ထောက်ပံ့မှုနှုန်းအတွက်သာ အရွယ်အစားဖြစ်ပါက၊ ပြန်လိုင်းအလျင်သည် 25 ft/s ထက်ကျော်လွန်နိုင်ပြီး ဆုတ်ခွာမှုလေဖြတ်ခြင်းကို တိုက်ဖျက်ကာ စနစ်တစ်ခုလုံးကို အပူလွန်ကဲစေမည့် ကြီးမားသောနောက်ပြန်ဖိအားကို ဖန်တီးပေးသည်။

IV Port အရွယ်အစား ရွေးချယ်မှု Matrix- စီးဆင်းမှုနှုန်းနှင့် ဆိပ်ကမ်း Thread အရွယ်အစား

ဆိပ်ကမ်းသို့ဝင်ရောက်ခြင်း သို့မဟုတ် ထွက်သွားခြင်းအပေါ် အခြေခံ၍ အနိမ့်ဆုံးအကြံပြုထားသော ဆလင်ဒါဆိပ်ကမ်းအရွယ်အစားကို ရွေးချယ်ရန် အောက်ပါအမြန်ရည်ညွှန်းဇယားကို အသုံးပြုပါ-

စီးဆင်းမှုနှုန်း (GPM)	စီးဆင်းမှုနှုန်း (L/min)	SAE Straight ThreadO-Ring Boss (ORB)	SAE 4-Bolt Flange (ကုဒ် 61 / ကုဒ် 62)
1 မှ 5 GPM	4 မှ 19 L/min	SAE #4 (7/16-20)	မသက်ဆိုင်ပါ
5 မှ 12 GPM	19 မှ 45 လီတာ / မိနစ်	SAE #6 (9/16-18)	မသက်ဆိုင်ပါ
12 မှ 22 GPM	45 မှ 83 L/min	SAE #8 (3/4-16)	1/2" Code 61 Flange
22 မှ 38 GPM	83 မှ 144 L/min	SAE #10 (7/8-14)	3/4" Code 61 Flange
38 မှ 55 GPM	144 မှ 208 L/min	SAE #12 (1-1/16-12)	1" Code 61 Flange
55 မှ 90 GPM	208 မှ 340 L/min	SAE #16 (1-5/16-12)	1-1/4" ကုဒ် 61/62
90 မှ 150 GPM	340 မှ 568 L/min	SAE #20 (1-5/8-12)	1-1/2" ကုဒ် 61/62
150+ GPM	568+ L/min	စိတ်ကြိုက် Manifold Block	2" မှ 3" Code 62

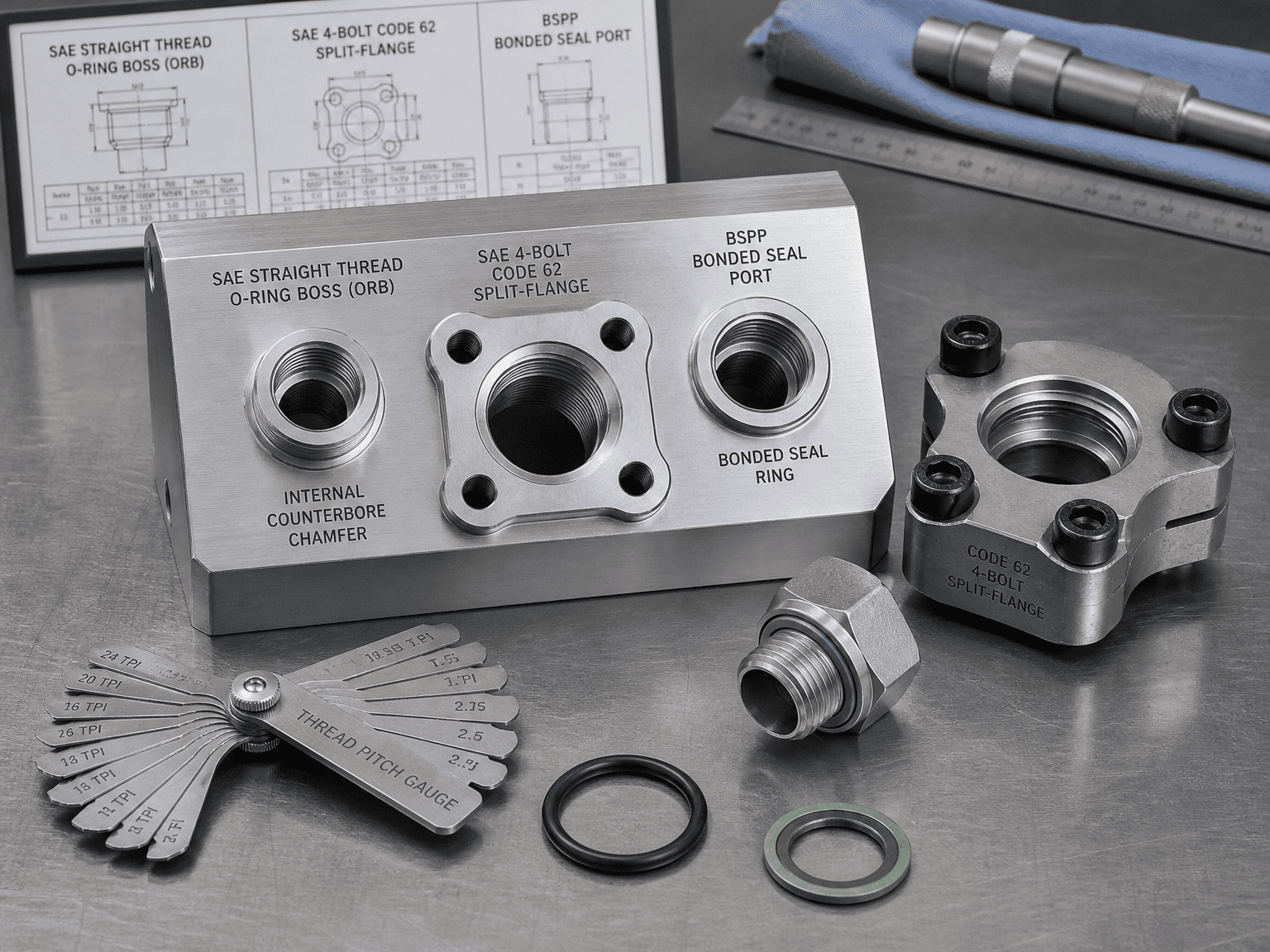

V. ဆိပ်ကမ်းချိတ်ဆက်မှုပုံစံများကို နှိုင်းယှဉ်ခြင်း- အလုံပိတ်ယုံကြည်စိတ်ချရမှုနှင့် ဖိအားအဆင့်သတ်မှတ်ချက်များ

[SAE ORB (O-Ring Boss)] ===> Zero-leak radial elastomeric seal; 5,000 psi အထိ နှစ်သက်သည်။

[ SAE 4-Bolt Flange] ===> ပြင်းထန်သော ရှော့ခ်နှင့် တုန်ခါမှုကို ခံနိုင်ရည်ရှိသည်။ > 1" high-flow ports အတွက် အကောင်းဆုံး

[မဆလ (G-Thread)၊] ===> Bonded seal ring flat face; N. America ပြင်ပကမ္ဘာလုံးဆိုင်ရာ ISO စံနှုန်း

[ NPTF (Tapered Pipe)] ===> သတ္တုမှ သတ္တုလက်ထပ်ခြင်း၊ Stress cracking နှင့် high-pressure ယိုစိမ့်မှုများ ဖြစ်နိုင်သည်။

hydraulic cylinders

5.1 SAE Straight Thread O-Ring Boss (SAE J1926 / ISO 11926-1)

တံဆိပ်ခတ်နည်း- ဖြောင့်သော UN/UNF အပြိုင်ချည်များသည် စက်ပိုင်းဆိုင်ရာ ကုပ်ကြိုးများကို ပေးစွမ်းနိုင်ပြီး၊ elastomeric O-ring ထိုင်ခုံသည် အတွင်းပိုင်း စက်တပ်ထားသော counterbore chamfer အတွင်းသို့ စက်ပိုင်းဆိုင်ရာ ကုပ်တွယ်မှုအား ပံ့ပိုးပေးပါသည်။

အဘယ်ကြောင့် OEMs များက ၎င်းကိုပိုနှစ်သက်သနည်း- ၎င်းသည် တင်းကြပ်သောအက်ကွဲမှုအန္တရာယ်ကို ဖယ်ရှားပေးကာ၊ ချိန်ညှိနိုင်သော 90-degree တံတောင်ဆစ်များကို ချိန်ညှိနိုင်စေကာ ငိုစရာမလိုဘဲ 5,000 psi (345 bar) အထိ စိတ်ချယုံကြည်စွာ ထိန်းထားနိုင်သည်။

5.2 SAE 4-Bolt Flange (ကုဒ် 61 / Code 62၊ SAE J518 / ISO 6162)

တံဆိပ်ခတ်နည်း- လေးလံသောအကွဲအပြဲ သို့မဟုတ် ချုပ်ထားသောအနားကွပ်သည် မျက်နှာ O-ring ပါရှိသော ပြန့်ပြူးသောအနားကွပ်ခေါင်းကို ကုပ်ထားသည်။ဟိုက်ဒရောလစ်ဆလင်ဒါကိုယ်ထည်သည် ဆန့်ထွက်အဆင့် 8 bolts လေးခုပါရှိသည်။

အကောင်းဆုံးအပလီကေးရှင်းများ- အကြီးစားမိုင်းတွင်းတူးစက်များ၊ တန်ချိန်အပိုင်းအစများနှင့် မိုဘိုင်းကရိန်းများအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ ၎င်းသည် ပြင်းထန်သောစက်မှုလိုင်းခုန်ခြင်းကို ခံနိုင်ရည်ရှိပြီး wrench swing နှောင့်ယှက်ခြင်းမရှိဘဲ ကျစ်လစ်သော လိုင်းချိတ်များကို ခွင့်ပြုသည်။

5.3 BSPP (British Standard Pipe Parallel / ISO 1179-1)

တံဆိပ်ခတ်နည်း- elastomeric bonded seal ring (Dowty washer) သို့မဟုတ် အစက်အပြောက်မျက်နှာပြင်နှင့် ညီညာသောမျက်နှာပြင်တွင် ထိန်းသိမ်းထားသည့် O-ring နှင့် အပြိုင်ချည်များ။

အကောင်းဆုံးအပလီကေးရှင်းများ- SAE ORB နှင့် ညီမျှသော ယုံကြည်စိတ်ချရသော ယိုစိမ့်မှုကင်းစင်သော တံဆိပ်ခတ်ခြင်းကို ပေးဆောင်သည့် ဥရောပ၊ အာရှနှင့် တင်ပို့သည့် စီးပွားဖြစ်ပစ္စည်းများအတွက် ကြီးစိုးသော နိုင်ငံတကာစံနှုန်း။

5.4 ခေတ်မီရေအားလျှပ်စစ်များ အဘယ်ကြောင့် NPTF Tapered Pipe Threads များကို ရှောင်ကြသနည်း။

ချို့ယွင်းမှုမုဒ်- သွယ်ဆက်ထားသော ပိုက်ကြိုးများသည် ချည်ကြိုးတစ်လျှောက်ရှိ သတ္တုပုံသဏ္ဍာန်အပေါ် မူတည်သည်။ အပူချဲ့ထွင်ခြင်း၊ ဖိအားများတက်လာခြင်းနှင့် တုန်ခါမှုအောက်တွင် ပိုက်အစွန်းအထင်းများသည် ကျွတ်ထွက်ကာ ယိုစိမ့်မှုကို ဖြစ်စေသည်။ တင်းတင်းကျပ်ကျပ် တင်းတင်းကျပ်ကျပ် တပ်ဆင်ခြင်းသည် ဆိပ်ကမ်းဘော့စ်ကို အပြင်ဘက်သို့ သပ်ချကာ ဂဟေဆော်ထားသော ဆလင်ဒါအဆုံးထုပ်များကို မကြာခဏ ပိုင်းခြားစေသည်။

VI ။ လျှို့ဝှက်ဖိအားကျဆင်းမှုကို ဖန်တီးပေးသည့် အရေးပါသောဒီဇိုင်း ကြီးကြပ်မှု 3

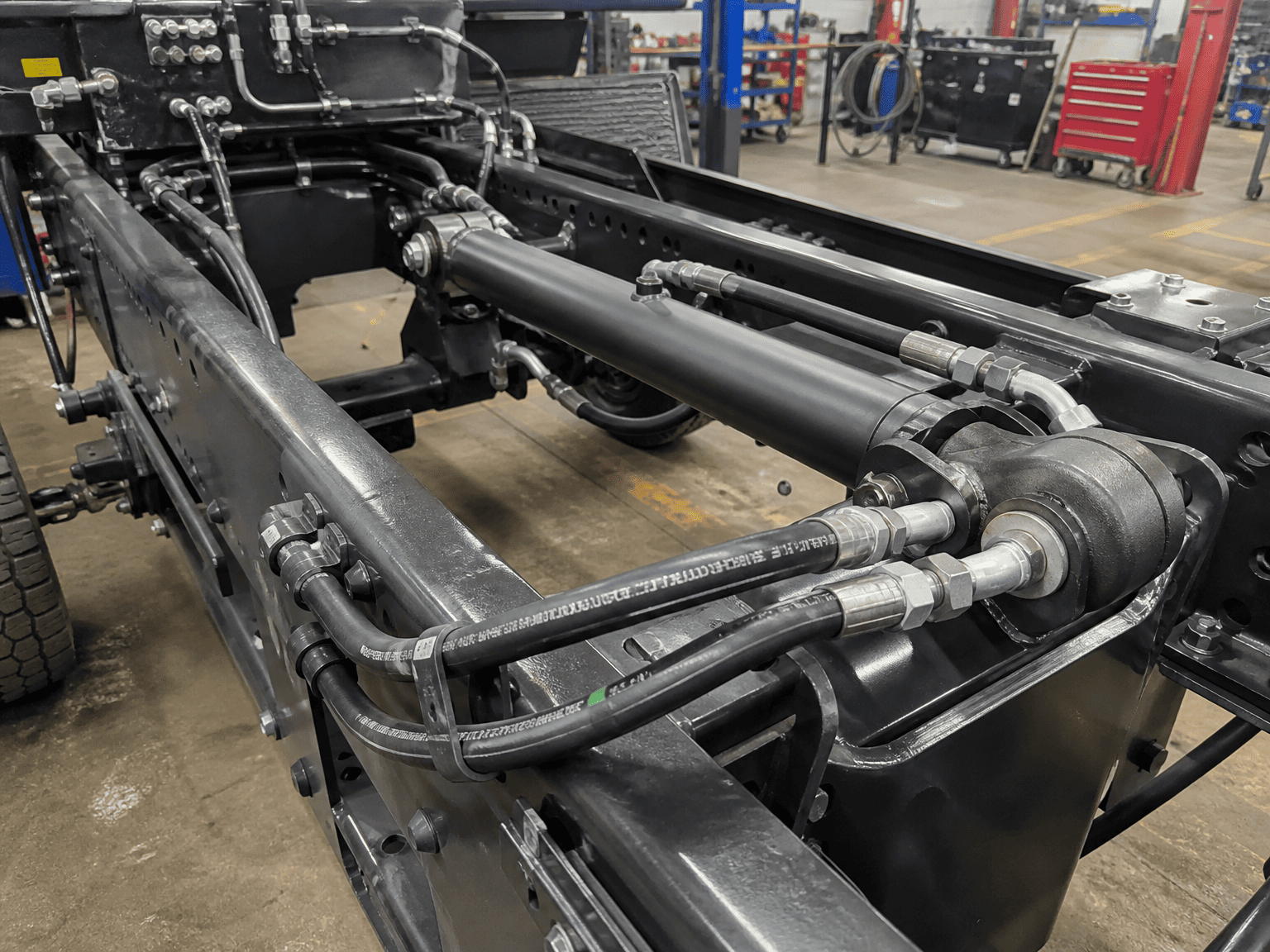

custom hydraulic cylinder

သင့် port thread အရွယ်အစားသည် flow chart နှင့် ကိုက်ညီသော်လည်း၊ အတွင်းပိုင်းဂျီသြမေတြီ ချို့ယွင်းချက်များသည် သင့်ဆလင်ဒါကို အရှိန်မြှင့်နိုင်သည်-

6.1 Drilled Port Throat Bottlenecks- SAE #12 port ဘော့စ် (1-1/16" thread) ရှိသော ဆလင်ဒါသည် စည်အတွင်းသို့ အတွင်းပိုင်းဖြတ်၍ တူးဖော်ထားသောလမ်းကြောင်းသည် အချင်း 3/8" သာရှိလျှင် လုံးဝဆို့နေပါသည်။ တူးထားသောလည်ချောင်းအချင်းသည် သင့်လျော်သော အတွင်းအချင်းနှင့် ကိုက်ညီကြောင်း သေချာပါစေ။
6.2 စူးရှသော 90-ဒီဂရီအတွင်းပိုင်းအကူးအပြောင်းများ- စူးရှသော 90-degree drilled ထောင့်များမှတစ်ဆင့် အရည်များသည် ပြင်းထန်သောရေဝဲများကျခြင်းနှင့် လှိုင်းထန်ခြင်းကို ဖြစ်ပေါ်စေသည်။ HCIC သည် ဆလင်ဒါအပေါက်ထဲသို့ အရည်များ ဝင်ရောက်မှုကို ချောမွေ့စေရန် အချင်းဝက် ချမ်ဖာများနှင့် CNC အသွင်ပြောင်းသည့် ပြခန်းများကို အသုံးပြုသည်။
6.3 ကန့်သတ်ထားသော Banjo Fittings များနှင့် Swept Tube Elbows- ကျစ်ကျစ်လစ်လစ်ရှိသော ဘင်ဂျိုအချိတ်အဆက်များသည် အရည်များသည် သေးငယ်သောဖြတ်ပိုင်းဖြတ်ထားသော bolt အပေါက်များကို သွားလာရသောကြောင့် မြင့်မားသောဒေသခံဖိအားကျဆင်းမှုကို ဖန်တီးပေးပါသည်။ နေရာလွတ်ခွင့်ပြုသည့်အခါတိုင်း၊ ချောမွေ့သောအချင်းဝက်ကို သုတ်သင်ပြွန်တံတောင်ဆစ်များ သို့မဟုတ် မြင့်မားသောစီးဆင်းမှုဆားကစ်များအတွက် SAE အနားကွပ်တုံးများကို တိုက်ရိုက်သတ်မှတ်ပါ။

တင်ပြလာတဲ့ Field Diagnostic Checklist- ဆိပ်ကမ်းအရွယ်အစား ပြဿနာများကို ခွဲခြားသတ်မှတ်ခြင်း။

ဒေသအလိုက် အပူအာရုံစူးစိုက်မှု- ဆလင်ဒါအပေါက်နားတစ်ဝိုက်ရှိ သတ္တုသည် အခြားစည်များထက် 20°F မှ 40°F ပူနေပါသလား။ (ဒေသခံအတားအဆီးဖြစ်စေသော စွမ်းအင်များ ပျံ့နှံ့မှုကို ညွှန်ပြသည်)။
အရှိန်အပြည့်ဖြင့် ဟစ်အော်ခြင်း သို့မဟုတ် အော်ဟစ်ဆူညံသံ- အရှိန်မြှင့်နေစဉ်အတွင်း အသံကျယ်ကျယ်မြည်ခြင်းသည် ဆိပ်ကမ်းလည်ချောင်းမှတဆင့် 20 ft/s ထက်ကျော်လွန်နေသော လှိုင်းထန်သော အရည်အမြန်နှုန်းကို ညွှန်ပြသည်။
ပြန်လည်ရုတ်သိမ်းခြင်းတွင် တုန်လှုပ်ချောက်ချားမှု- ပြင်းထန်သောစီးဆင်းမှုအောက်တွင် ဆလင်ဒါသည် ချောမွေ့စွာ ဆန့်ထွက်သော်လည်း ပါဝါပြန်လည်ရုပ်သိမ်းချိန်တွင် တုံ့ဆိုင်းခြင်း သို့မဟုတ် တုန်လှုပ်သွားပါက၊ အထုပ်ပြန်ဆီသည် အထွက်ပေါက်တွင် လည်ချောင်းစီးနေပါသည်။
မကြာခဏ ဆိပ်ကမ်းမှ Weld Seam ကွဲအက်ခြင်း- လှိုင်းထန်သော စီးဆင်းမှု ကန့်သတ်ချက်များကြောင့် ထုတ်ပေးသော ပြင်းထန်သော ဖိအားများ ကွဲထွက်ခြင်းသည် port-to-tube welded bosses များတွင် ပင်ပန်းနွမ်းနယ်မှုကို ဖြစ်စေသည်။

VIII နည်းပညာဆိုင်ရာသတိပေးချက်နှင့် အင်ဂျင်နီယာဆိုင်ရာတာဝန်ယူမှု

ဤလမ်းညွှန်ရှိ အလျင်နှင့် ဆိပ်ကမ်းအရွယ်အစား အကြံပြုချက်များသည် စက်မှုလုပ်ငန်းအဆင့်မီ အင်ဂျင်နီယာဆိုင်ရာ အကောင်းဆုံး အလေ့အကျင့်များကို ကိုယ်စားပြုပါသည်။ ကြိမ်နှုန်းမြင့် servo စက်ဘီးစီးခြင်း၊ ရေ-glycol အရည်များ သို့မဟုတ် ပြင်းထန်သော တာဝန်စက်ဝန်းများ ပါ၀င်သည့် အက်ပ်များအတွက်၊ ပြည့်စုံသော တွက်ချက်မှုဆိုင်ရာ အရည်ဒိုင်းနမစ် (CFD) နှင့် အမြောက်အများ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ရန်အတွက် HCIC အင်ဂျင်နီယာကျွမ်းကျင်သူများနှင့် တိုင်ပင်ပါ။
