ဟိုက်ဒရောလစ်ဆလင်ဒါတပ်ဆင်ခြင်း Pin Eye and Bushing Failure- Galling, Fretting, and Ovality of Forensic Analysis of Forensic Analysis

I. ဆလင်ဒါ တပ်ဆင်ခြင်းများ၏ ဖိအားမြင့် ဖြစ်ရပ်မှန်

ဘယ်တော့လဲဟိုက်ဒရောလစ်ဆလင်ဒါများပျက်ကွက်၊ ကွင်းဆင်း ပညာရှင်များသည် ပစ္စတင် တံဆိပ်များ၊ rod chrome နှင့် wiper rings များကို စစ်ဆေးခြင်း စည်အတွင်းပိုင်းကို အလိုလို ကြည့်ရှုကြသည်။ သို့တိုင်၊ တူးဖော်ခြင်းများ၊ မိုင်းပေါက်တူးများ၊ ငြင်းဆန်ထုပ်ပိုးမှုများနှင့် ပီပြင်သော ဘီးတင်ကိရိယာများကဲ့သို့ ပြင်းထန်သော တာဝန်ကျမိုဘိုင်းစက်ပစ္စည်းများတွင်၊ မစီစဉ်ရသေးသော ဆလင်ဒါ အစားထိုးလဲလှယ်မှုများ၏ 40% အထိသည် တပ်ဆင်မဏ္ဍိုင်မှတ်တိုင်များ- လှံတံမျက်လုံး၊ အောက်ခံချောင်းရိုး သို့မဟုတ် ပင်နွန်ပင်ပေါက်များကဲ့သို့သော ဆိုးရွားသောစက်ပိုင်းဆိုင်ရာချို့ယွင်းမှုကြောင့်ဖြစ်သည်။

အေးခဲထားသော၊ သည်းခြေရည်ကျနေသော သို့မဟုတ် ပုံသဏ္ဍာန်ရှိသော မဏ္ဍိုင်ပင်သည် ပရိုတိန်းအဆစ်များကို သော့ခတ်ကာ၊ ပစ္စတင်တံတစ်လျှောက် ပြင်းထန်သော ဘေးတိုက်ကွေးညွှတ်သည့်အခိုက်အတန့်များကို ဖြစ်ပေါ်စေပြီး ဦးခေါင်းဂလင်းယိုစိမ့်မှုကို အရှိန်မြှင့်ပေးသည်။ ဤအင်ဂျင်နီယာလမ်းညွှန်ချက်တွင် pin eye wear ၏ root mechanics၊ သည်းခြေကျောက်တည်ခြင်းမှ ကွဲထွက်ခြင်းမှ ကွဲထွက်ခြင်းအတွက် မှုခင်းဆေးပညာဆိုင်ရာ ဆန်းစစ်ချက်များနှင့် အကြီးစား bushings များနှင့် hardened alloy pins ကိုရွေးချယ်ခြင်းအတွက် metallurgical benchmarks တို့ကို အသေးစိတ်ဖော်ပြထားပါသည်။

---

II Fatal Pivot Failure Modes 3 ခု ရှင်းပြထားသည်။

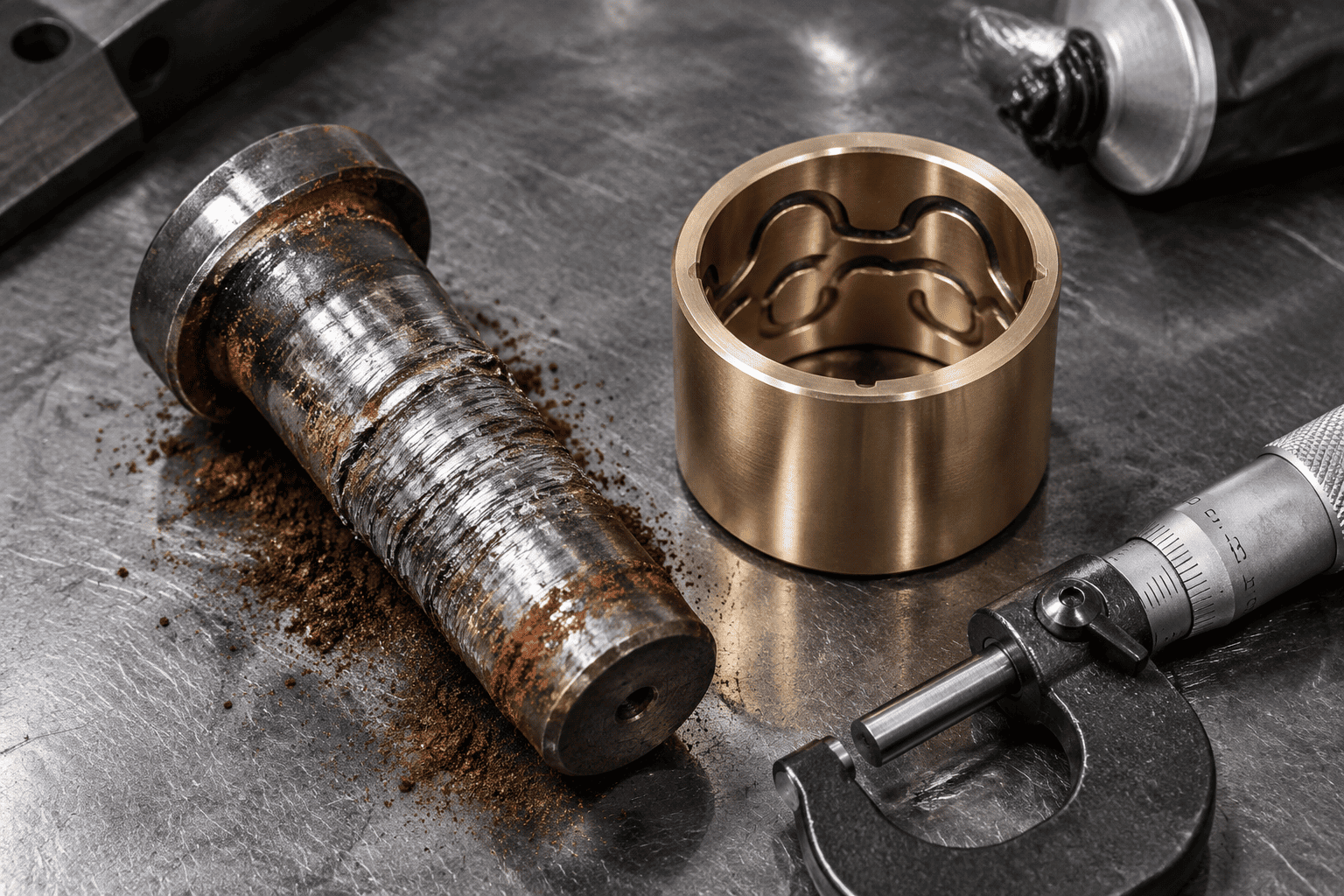

2.1 Adhesive Galling (သတ္တုမှ သတ္တုအအေးဖြင့် ဂဟေဆော်ခြင်း)

တူးဖော်တဲ့အခါ ပုံးတစ်ပုံးဟိုက်ဒရောလစ်ဆလင်ဒါထူထပ်သောရွှံ့စေး သို့မဟုတ် ကျောက်တုံးများမှတဆင့် ကွဲထွက်ခြင်း၊ pin တစ်လျှောက် ထိတွေ့မှုဖိအားများနှင့် bushing သည် 80 မှ 100 MPa (11,600 မှ 14,500 psi) ထက် လွယ်ကူစွာ ကျော်လွန်ပါသည်။ ချောဆီအဆီဖလင် ကွဲသွားပါက၊ စတီးပင်တွယ်နှင့် စတီးချောင်း၏ အဏုကြည့်မျက်နှာပြင် အင်္ဂါရပ်များသည် မျက်လုံးကို တိုက်ရိုက်ထိသည်။ ပွတ်တိုက်မှုသည် 800 ဒီဂရီစင်တီဂရိတ်ထက် ကျော်လွန်သော ဒေသအလိုက် အပူကို ချက်ချင်းထုတ်ပေးပြီး သေးငယ်သော ဂဟေဆက်များ ဖွဲ့စည်းကာ ပင်မသတ္တုအတုံးများကို ကိုက်ဖြတ်စေသည်။ နာရီပိုင်းအတွင်း ပင်တံသည် နှုတ်ခမ်းသားအတွင်းပိုင်းရှိ အခဲများကို ဆုပ်ကိုင်ထားသည်။

2.2 ကြောက်ရွံ့ထိတ်လန့်မှု (အနီမှုန့်အကျပ်ရိုက်မှု)

လမ်းခေါင်းများနှင့် ဟိုက်ဒရောလစ်တူတူများကဲ့သို့သော ကြိမ်နှုန်းမြင့်တုန်ခါသည့်ကိရိယာများတွင်၊ မဏ္ဍိုင်ပင်သည် သေးငယ်သော ထောင့်ချိုးသေးငယ်သောလှုပ်ရှားမှုများ (50 microns ထက်နည်းသော) စဉ်ဆက်မပြတ် ဝန်အောက်တွင် ရှိနေသည်။ ဤမိုက်ခရိုပွတ်တိုက်ခြင်းသည် အဆီများကို ဖယ်ရှားပေးကာ အဏုကြည့်မှန်ပြောင်းစတီးအမှုန်များကို ချေဖျက်ပေးသည်။ လတ်လတ်ဆတ်ဆတ် ဖြတ်တောက်ထားသော သံမဏိအမှုန်များသည် လေထဲတွင် oxidize ဖြစ်သဖြင့်၊ ၎င်းတို့သည် မာကျောသော သံအောက်ဆိုဒ် (Fe₂O₃) ကို ဖန်တီးကာ ပင်မျက်လုံးအရွယ်အစားကို ကြိတ်ချေနိုင်သော အနီရောင် အနုရောင်ကို ဖန်တီးပေးပါသည်။

2.3 မျက်လုံးကို အကြည့်ဖောက်ခြင်းနှင့် ပင်ပန်းနွမ်းနယ်ခြင်း ကွဲထွက်ခြင်း။

တစ်ခုတည်းသော တုတ်တံအတု မျက်လုံးများနှင့် ဂဟေဆက်ထားသော အောက်ခြေပြားများတွင်၊ စဉ်ဆက်မပြတ် ဦးတည်သော တူဖြင့်ထိုးခြင်းသည် အဝိုင်းပေါက်ကို ရှည်လျားသော ellipse အဖြစ်သို့ အမြဲတမ်း ထွက်လာစေသည်။ ရှင်းလင်းချက် 0.8 မီလီမီတာ (0.030") ကျော်လွန်သည်နှင့် တစ်ပြိုင်နက်၊ ဒိုင်းနမစ် shock load များသည် အဆက်မပြတ်ချဲ့ထွင်လာပြီး၊ နောက်ဆုံးတွင် 3 နာရီ နှင့် 9 နာရီ ဖိစီးမှုအာရုံစူးစိုက်မှုအား မျက်လုံးထောင့်များတွင် စတင်လုပ်ဆောင်သည်။

---

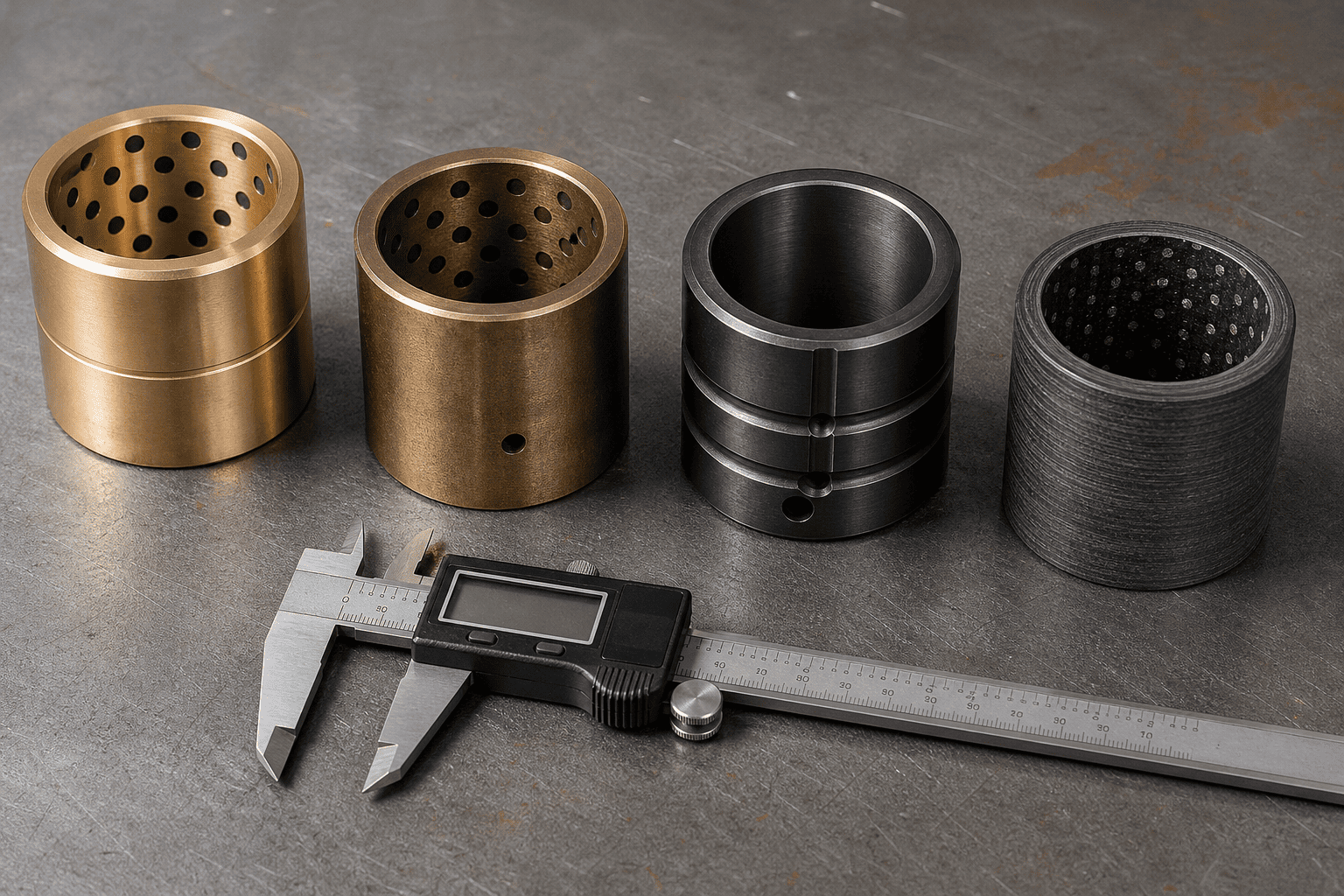

III Bushing ရွေးချယ်မှုလမ်းညွှန်- ကြေးနှင့် မာကျောသော သံမဏိနှင့် သတ္တုကိုယ်ထည် ချောဆီပေါင်းစပ်မှု

မှန်ကန်သော bushing ဗိသုကာလက်ရာကိုရွေးချယ်ခြင်းသည် ပြဿနာကင်းစင်သော pivot ဘဝ၏ နာရီ 1,000 နှင့် 10,000 နာရီကြား ကွာခြားချက်ဖြစ်သည်-

---

IV Grease Groove Geometry- ပုံ-၈ နှင့် ခရုဖြန့်ဝေမှု

1. တုန်ခါနေသောကြောင့် စံတည့်တည့်မှ အဆီအပေါက်များ ပျက်သွားသည်။ဟိုက်ဒရောလစ်ဆလင်ဒါပင်ချောင်းများသည် 30 မှ 60 ဒီဂရီလှည့်ရုံသာဖြစ်ပြီး 360 ဒီဂရီလှည့်ခြင်းကို ဘယ်သောအခါမှ မပြီးမြောက်ပါ။ ရလဒ်အနေဖြင့်၊ အလယ်ဗဟိုအပေါက်တစ်ခုမှတဆင့် ထိုးသွင်းထားသော အဆီများသည် ပင်၏တင်ဆောင်သည့်ဘက်သို့ ဘယ်သောအခါမှ ရွှေ့ပြောင်းသွားမည်မဟုတ်ပေ။
2. partial-rotation pivots များတစ်လျှောက် စဉ်ဆက်မပြတ် hydrostatic ချောဆီသေချာစေရန်-
3. ပုံ-၈ အဆက်မပြတ် ကွင်းဆက်ဖြတ်ခြင်း- လေးလံသောမိုဘိုင်းဆလင်ဒါများအတွက် ပကတိရွှေစံနှုန်း။ အမဲဆီထိုးသွင်းသည်နှင့်အမျှ၊ စဉ်ဆက်မပြတ်ဖြတ်ကျော်ထားသောကွင်းသည် ဖိအားမြင့်ထိတွေ့မှုဇုန်၏အကျယ်တစ်ခုလုံးကို လတ်ဆတ်သောပြင်းထန်သောဖိအား (EP) moly အဆီများကို ဖြန့်ဝေပေးသည်။
4. ချိတ်ဆက်ထားသော ချန်နယ်များပါရှိသော စက်ဝိုင်းအစွန်းနှစ်ခု- ချုံပုတ်၏အစွန်းနှစ်ဖက်ရှိ အဆီလှောင်ကန်ကို ပိတ်ဆို့ကာ ရွှံ့ရေများ၊ လမ်းဆားများနှင့် အညစ်ကြေးများကို စီလီကာဖုန်မှုန့်များ ဝင်ရောက်ခြင်းမှ ကာကွယ်ပေးသည်။

---

V. Pivot Pin Metallugy- မျက်နှာပြင် မာကျောမှုသည် ညှိနှိုင်းမရသော အကြောင်းရင်းဖြစ်သည်။

လေးလံသောဆလင်ဒါ clevis တွင် မာကျောမှုမရှိသော စီးပွားရေးဆိုင်ရာ 1045 ကာဗွန်သံမဏိပင်ကို ဘယ်သောအခါမှ မတပ်ဆင်ပါနှင့်။ Standard 1045 သည် မျက်နှာပြင်မာကျောမှု 18 မှ 22 HRC သာရှိသည်။ ၎င်းသည် မန်ဂနိစ်ကြေးဝါ သို့မဟုတ် မာကျောသော သံမဏိချုံများကို ရက်သတ္တပတ်များအတွင်း ပုံပျက်စေပြီး သည်းခြေရည်ကျလိမ့်မည်။

---

VI ။ Pivot Pins အတွက် HCIC အင်ဂျင်နီယာဆိုင်ရာ သတ်မှတ်ချက်များ-

Base Core Material : 4140 Chrome-Molybdenum သို့မဟုတ် 8620 Nickel-Chromium Alloy Steel ၊ core tough (28–32 HRC) ကို ဖမ်းမမိဘဲ အလွန်အမင်း ကွေးညွှတ်သော တုန်လှုပ်မှုများကို စုပ်ယူနိုင်စေရန် မီးငြှိမ်းသတ်ပြီး အပူပေးထားသည်။

Surface Case Hardening- Induction-hardened သို့မဟုတ် deep case-carburized to 58 to 62 HRC အထိ အနည်းဆုံးအနက် 1.5 mm (0.060")။

မျက်နှာပြင် အပြီးသတ်ခြင်း- တိကျသောမြေပြင်နှင့် Ra ≤ 0.2 μm (8 မိုက်ခရိုလက်မ) သို့ ပွတ်တိုက်ပါ။ . အဆိပ်သင့်သော အဏ္ဏဝါ၊ ရေခဲပြင်ဆား သို့မဟုတ် ဓာတုဓာတ်မြေဩဇာ ပတ်ဝန်းကျင်တွင်၊ ခိုင်မာသော အိတ်အပေါ်မှ 25-micron hard chrome ဖြင့်ပြုလုပ်ထားသော သို့မဟုတ် QPQ အရည် nitriding အပေါ်အင်္ကျီကို သတ်မှတ်ပေးပါ။

---

တင်ပြလာတဲ့ Pivot ပျက်ကွက်မှုများကို ကာကွယ်ရန် Field Maintenance Rules 4 ခု

1. 3% မှ 5% Molybdenum Disulfide (MoS₂) ဖြင့် ပြင်းထန်သောဖိအား (EP-2) ဖြင့် အဆီ ) : ပုံမှန်သုံးနိုင်သော လစ်သီယမ် အဆီသည် လေးလံသော ရှော့ခ်များအောက်တွင် ဖယ်ရှားပေးသည်။ Moly platelets များသည် အဆီဖလင်များကို ညှစ်ထုတ်လိုက်သည့်တိုင် ခြောက်သွေ့သော အဆီပြန်ခြင်းကို ပေးစွမ်းပြီး သံမဏိ asperities များနှင့် ပေါင်းစပ်ထားသည်။
2. လည်ပတ်ချိန်နာရီ 500 တိုင်း မျက်လုံးရှင်းလင်းမှုကို တိုင်းပါ- pin-to-bushing clearance ကိုစစ်ဆေးရန် telescoping bore gauges ကိုသုံးပါ။ စုစုပေါင်း diametral play သည် 0.5 mm (0.020") ထက်ကျော်လွန်ပါက၊ parent rod eye bore သည် မှေးမှိန်မသွားမီ ယဇ်ပူဇော်သော bushing ကို ချက်ချင်းအစားထိုးပါ။
3. Galled Pin ပေါ်သို့ တိုက်ရိုက်မထည့်ပါနှင့်။ ပင်နံပါတ်သည် မျက်လုံးအတွင်း ဆုပ်ကိုင်မိပါက၊ ၎င်းကို ထုတ်ယူရန် ဟိုက်ဒရောလစ်ဆွဲကြိုးများ သို့မဟုတ် လျှပ်ကူးပစ္စည်း အပူပေးကော်လာများကို အသုံးပြုပါ။ မှိုများကို မီးတင်ရှို့ခြင်း သို့မဟုတ် တူဖြင့်ထုခြင်း ၊ တွယ်ကပ်နေသော တိကျသော မိဘဖေးမဖေါက်ပြန်ကို ကယ်တင်ခြင်းထက် ကျော်လွန်သွားအောင် ကိုက်ဖြတ်ခြင်း ။
4. Retaining Pin နှင့် Snap Ring Grooves ကို စစ်ဆေးပါ- စက်လည်ပတ်နေစဉ်အတွင်း axial pin လမ်းလျှောက်ထွက်ခြင်းကို တားဆီးရန်အတွက် တွန်းလျှော်စက်များနှင့် အကြီးစား ခရုပတ်ထိန်းသိမ်းသည့်ကွင်းများသည် နဂိုအတိုင်းဖြစ်ကြောင်း စစ်ဆေးပါ။

---

VIII နည်းပညာဆိုင်ရာ ဆွေးနွေးတိုင်ပင်မှုနှင့် အကြီးစား အစားထိုး အရင်းအမြစ်

အဆက်မပြတ် ပင်ခြေနာခြင်း၊ မဏ္ဍပ်အဆစ်များ တွဲကျနေခြင်း သို့မဟုတ် သင့်စက်ကိရိယာတန်ဆာပလာတစ်လျှောက် နားရွက်ကွဲအက်ခြင်းကို တွေ့ကြုံနေရပါသလား။

HCIC ၏ အထူးပြုအင်ဂျင်နီယာအဖွဲ့ထံ ဆက်သွယ်ပါ။ ကျွန်ုပ်တို့သည် မန်းဂနိစ်ကြေးဝါ၊ အမာခံအလွိုင်း သို့မဟုတ် အလိုအလျောက်ချောဆီ ပေါင်းစပ်ထားသော ချုံပုတ်များ တပ်ဆင်ထားသော အကြီးစား စိတ်ကြိုက်ဆလင်ဒါများကို ထုတ်လုပ်ပြီး အသိအမှတ်ပြု 58-62 HRC induction-hardened pins များကို အင်ဂျင်နီယာချုပ်ဖြင့် တွဲလုပ်ပါသည်။
