Hydraulic Cylinder Barrel Ballooning- Mid-Stroke Pressure Bypass and Tube ရောင်ရမ်းခြင်းကို မှုခင်းဆိုင်ရာ စစ်ဆေးခြင်း

● 2026-10-16 ● - ● ငါ့ကို မက်ဆေ့ချ် ထားခဲ့ပါ။

I. Mid-Stroke Bypass Paradox- End-Cap Testing ဘာကြောင့် မအောင်မြင်တာလဲ။

ကွင်းပြင်ပညာရှင်များသည် အတွင်းပိုင်းပစ္စတင်တံ ဆိပ်ချို့ယွင်းမှုကို သံသယရှိသောအခါ၊ စံဆိုင်စစ်ဆေးမှုသည် ဆလင်ဒါကို လေဖြတ်ခြင်းအပြည့်ဖြင့် အောက်ဘက်သို့ထုတ်ရန်၊ ဆိပ်ကမ်းကိုဖိအားပေးကာ ဆန့်ကျင်ဘက်ဆိပ်ကမ်းကို ဆီထွက်ပေါက်ကို စစ်ဆေးခြင်းဖြစ်သည်။ မီးပုံးပျံဆလင်ဒါများတွင်၊ ဤစမ်းသပ်မှုသည် မှားယွင်းသော-အနုတ်လက္ခဏာရလဒ်များကို အမြဲမပြတ်ထုတ်ပေးသည်-

ရာထူး	အကွာအဝေး	Bore Measurement	မှတ်ချက်
Base Cap	၀ မီလီမီတာ	100.02 မီလီမီတာ	Nominal Spec
Mid-Stroke	500 မီလီမီတာ	100.48 မီလီမီတာ	+0.46 mm Swell Zone
ဦးခေါင်းဂလင်း	1000 မီလီမီတာ	100.03 မီလီမီတာ	Nominal Spec

အကြောင်းမှာ၊ဟိုက်ဒရောလစ်ဆလင်ဒါစည်ကို လေးလံသော သံမဏိအခြေခံ အတုပြုလုပ်ခြင်းနှင့် ချည်ခေါင်းဂလင်းဖြင့် တည်ဆောက်ပုံအရ ချည်နှောင်ထားပြီး၊ အမြဲတမ်း ဘောင်အထွက်နှုန်းသည် စည်၏ ပံ့ပိုးမထားသော ဗဟိုအပိုင်းတွင် သီးသန့်နီးပါး အာရုံစိုက်ထားသည်။

hydraulic cylinders

II 4 Root အကြောင်းရင်းသည် Barrel ရောင်ရမ်းခြင်းကို ဖြစ်စေသည်။

1. Inertial Kinetic Impact Spikes-အရှိန်အပြည့်ဖြင့် လှုပ်နေသော granite သည် တူးဖော်သည့်ပုံးသည် ယခင်စနစ်ပင်မကယ်ဆယ်ရေးအဆို့ရှင်ကွဲအက်ကန့်သတ်ချက်များကို အရှိန်မြှင့်တက်လာစေသည့် အရှိန်အဟုန်ဖြင့် အရှိန်အဟုန်ဖြင့် အရှိန်မြှင့်တက်လာသည်။

2. Decompression Shock Waves-တန်ချိန်မြင့်သော ဟိုက်ဒရောလစ် ဖိအားများနှင့် ကြိတ်ခွဲမှုဆလင်ဒါများတွင်၊ လျင်မြန်သောအဆို့ရှင်ပြောင်းခြင်းသည် အတွင်းပြွန် ID ကို ထုရိုက်သည့် acoustic fluid decompression လှိုင်းများကို ထုတ်လွှတ်သည်။

3. အဆင့်မီ Tube သတ္တုဗေဒ-ဆန့်နိုင်အားမြင့်သော အလွိုင်းသံမဏိ (520 MPa ထက် အထွက်နှုန်း) အစား အထွက်နှုန်းနည်းသော (350 MPa) အောက်ရှိ စီးပွားဖြစ် အအေးခံကာဗွန်သံမဏိပြွန်ကို အသုံးပြုပါ။

4. အလွန်အကျွံ Tube Honing Allowance: ဟောင်းနွမ်းနေပြီဖြစ်သော ဆလင်ဒါပြွန်ကို စူးရှသော အမှတ်အသားများကို ဖယ်ရှားခြင်းသည် အနည်းဆုံး အင်ဂျင်နီယာဘေးကင်းရေး အနားသတ်များအောက် ကျန်ပြွန်နံရံအထူကို လျော့နည်းစေသည်။

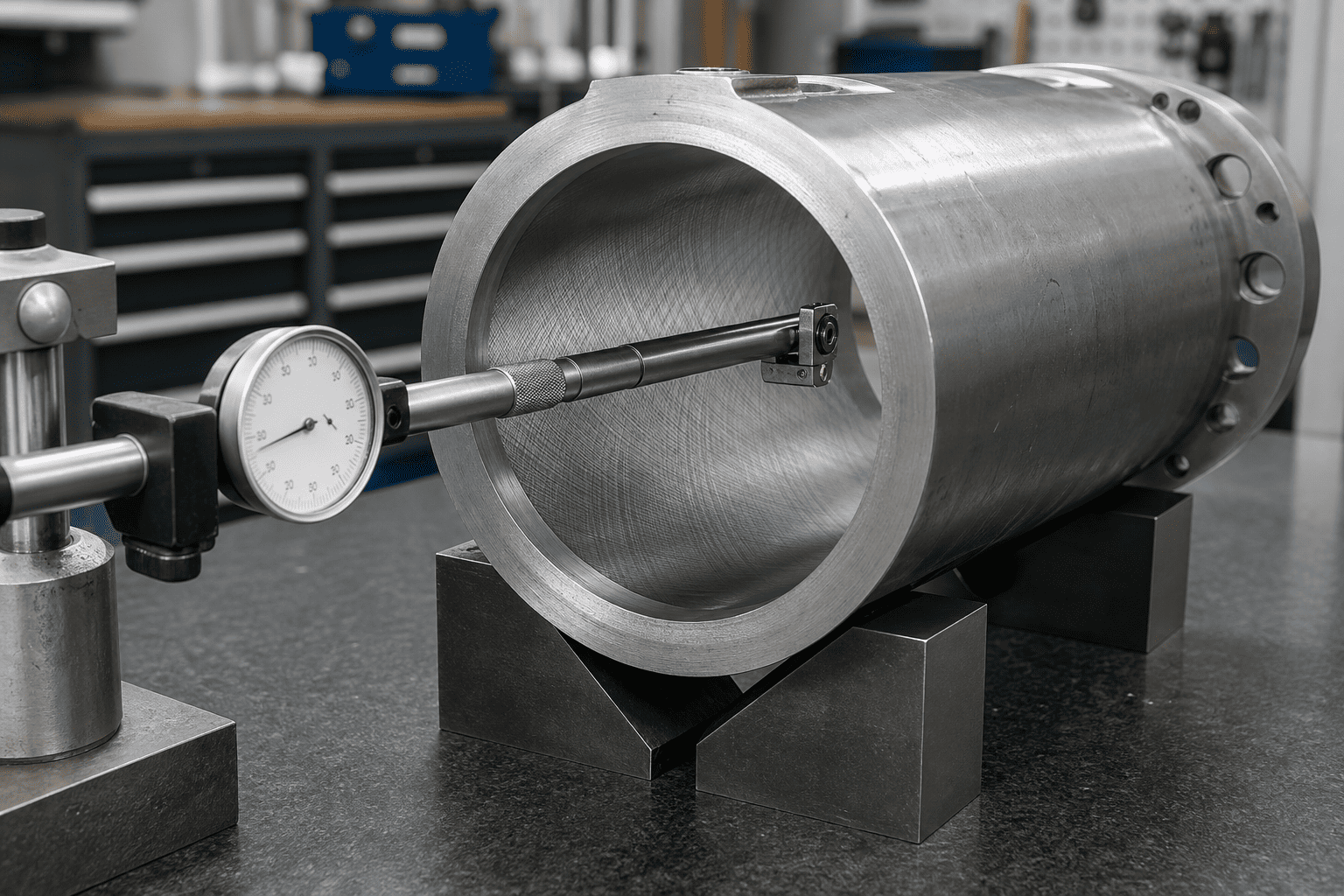

III Forensic Metrology- Dial Bore Gauge 10-Point စစ်ဆေးခြင်း။

ဆိုင်ခန်းပြိုကျချိန်တွင် စည်ဖောင်းဖောင်းခြင်းကို အတိအကျသိရှိနိုင်ရန် စက်ပြင်ဆရာများသည် အလွယ်တကူဝင်ရောက်နိုင်သော ပြွန်စွန်းများကိုသာ တိုင်းတာရမည့်အစား အကြိမ်ပေါင်းများစွာ လေဖြတ်ခြင်းကြားကာလများတစ်လျှောက် အတွင်းပိုင်းရှိ ဂျီသြမေတြီကို မြေပုံဆွဲရပါမည်။

hydraulic cylinders

ရာထူး	အကွာအဝေး	Bore Measurement	မှတ်ချက်
Base Cap	၀ မီလီမီတာ	100.02 မီလီမီတာ	Nominal Spec
Mid-Stroke	500 မီလီမီတာ	100.48 မီလီမီတာ	+0.46 mm Swell Zone
ဦးခေါင်းဂလင်း	1000 မီလီမီတာ	100.03 မီလီမီတာ	Nominal Spec

IV စစ်ဆေးရေး ပရိုတိုကော-

တွင်းထွက်စွမ်းအားကို အသုံးပြု၍ ပြွန်တွင်းမှ ကျန်ရှိသော ဟိုက်ဒရောလစ်ဆီနှင့် ကာဗွန်အရောင်တင်ဆီအားလုံးကို သန့်စင်ပါ။
မာစတာလက်စွပ် gauge ကို သုညမှ သုံးမှတ်အတွင်းပိုင်း မိုက်ခရိုမီတာနှင့် တိကျသော မြင့်မားသော ဒိုင်ခွက်ပေါက် ကိရိယာကို ချိန်ညှိပါ။
အခြေခံဂလင်းဂလင်းအဆက်များအထိ 100 မီလီမီတာ အကွာအဝေး (X-axis ဒေါင်လိုက်၊ Y-axis အလျားလိုက်) ဖြတ်၍ အတွင်းပိုင်းအချင်းကို တိုင်းတာပါ။
အကဲဖြတ်မှု သတ်မှတ်ချက်-အမည်ခံပေါက်ခံနိုင်မှုထက် 0.12 mm (0.005") ထက်ကျော်လွန်၍ အချင်းတိုးလာခြင်းသည် အမြဲတမ်းပလပ်စတစ်အထွက်နှုန်းကို ညွှန်ပြပါသည်။ ဖောက်ထားသောပရိုဖိုင်သည် "နာရီခွက်" သို့မဟုတ် "စည်" ပုံသဏ္ဍာန်ပုံစံဖြစ်ပါက၊ ပြွန်ကို ဓားသွေးခြင်းဖြင့် မကယ်တင်နိုင်ဘဲ ဖယ်ရှားပစ်ရပါမည်။

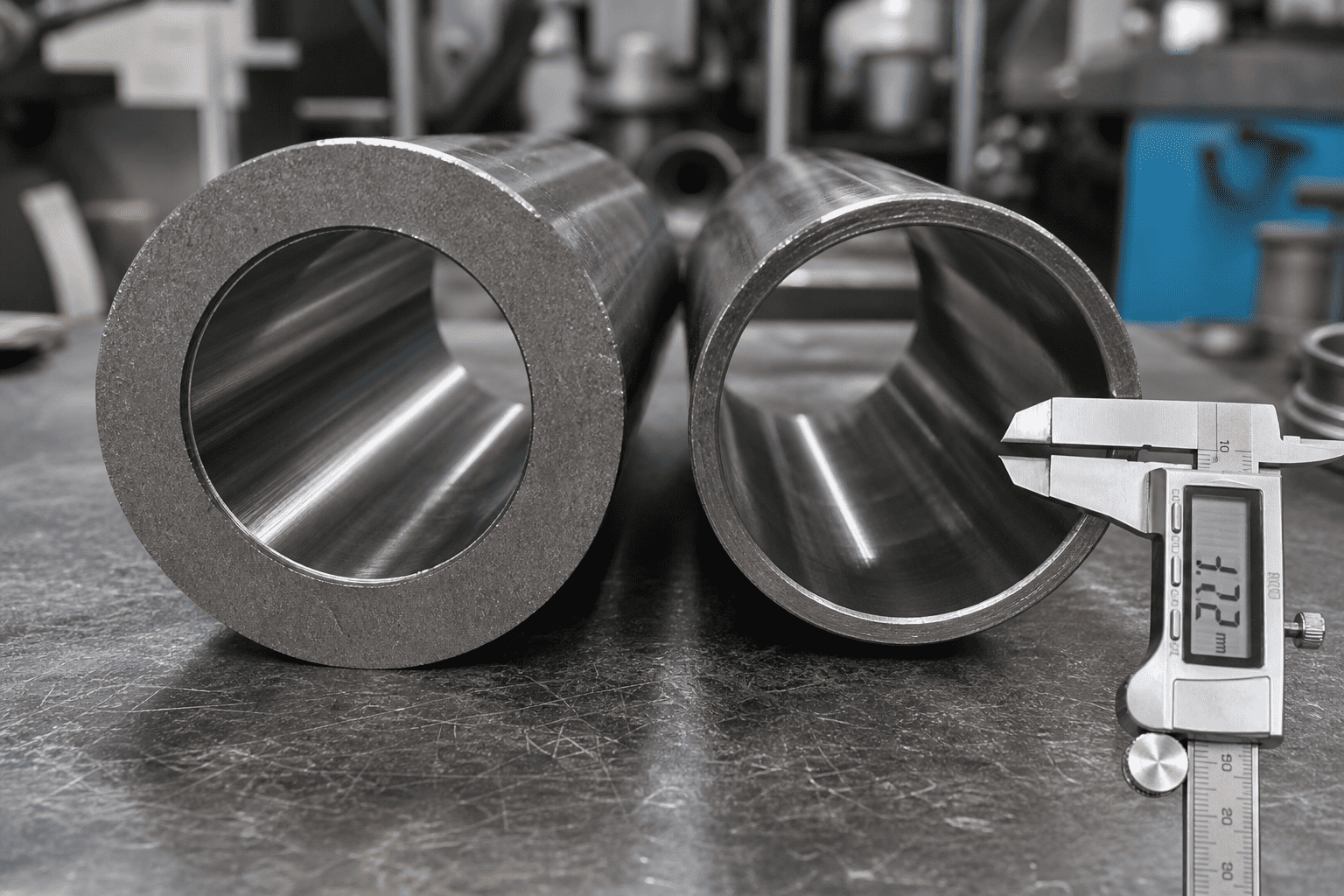

V. သတ္တုနှင့် နံရံအထူ- ပြင်းထန်သော တာဝန်အလွိုင်းစည်များကို သတ်မှတ်ခြင်း။

high-shock ဟိုက်ဒရောလစ်ဆားကစ်များတွင် စည်ဖောင်းဖောင်းခြင်းကို တားဆီးရန် စံကာဗွန် DOM ပြွန်မှ ခိုင်ခံ့သော ချောမွေ့သော အလွိုင်းစတီးများအဖြစ် အဆင့်မြှင့်တင်ရန် လိုအပ်သည်-

Tubing အဆင့်	ပစ္စည်းအမျိုးအစားခွဲခြားခြင်း။	အနိမ့်ဆုံးအထွက်နှုန်း	Peak Shock Spikes များကို ခုခံနိုင်ခြင်း
AISI 1020/1026	Standard Cold-Drawn Carbon	290 – 340 MPa	ညံ့ဖျင်းခြင်း (4,000 psi spikes အောက်တွင် မိုးပျံပူဖောင်းများ ကျရောက်တတ်သည်)
St52-3 / E355	Micro-Alloyed Structural Steel	450 – 520 MPa	အလယ်အလတ် (စံမိုဘိုင်းစက်မှုလုပ်ငန်းစံနှုန်း)
27SiMn / 30CrMo	မီးငြိမ်း & Tempered Alloy သံမဏိ	620 – 780 MPa	သာလွန်ကောင်းမွန်သည် (8,000+ psi dynamic mining shocks များကို ခုခံနိုင်သည်)
4140 Chrome-Moly	High-Hardness အလွိုင်းသံမဏိ	850 – 950 MPa	Extreme Duty ( ပူးတွဲပါဖိုင်များကို ဖြိုဖျက်ခြင်းနှင့် ဖောက်လုပ်ခြင်း )

အထွက်နှုန်းမြင့်မားသော အလွိုင်းရွေးချယ်ခြင်းအပြင်၊ အကြီးစားအင်ဂျင်နီယာလမ်းညွှန်ချက်များသည် ပြွန်အပြင်ဘက်အချင်းသည် အနည်းဆုံး 1.25 မှ 1.35 ဆ ရှိသော နံရံကြီးအချိုးများကို သတ်မှတ်ရန်လိုအပ်ပါသည်။

custom hydraulic cylinder

VI ။ Tube Yield Failures များကို ဖယ်ရှားရန် Engineering Strategies 4 ခု

Direct-Mounted Fast-Response Anti-Shock Relieves တပ်ဆင်ပါ- ပြွန်နံရံကို မညှစ်မီ 250 psi တွင် ပင်မစနစ်၏ဖိအားအထက်တွင် 250 psi သတ်မှတ်ထားသော လျင်မြန်သောလုပ်ဆောင်နိုင်သော တောင့်တောင့်သက်သာသောအဆို့ရှင်များဖြင့် ဆလင်ဒါအပေါက်များကို ကာကွယ်ပါ။
Internal Progressive Deceleration Cushions များကို ပေါင်းစပ်ပါ- ခြေလျင် သို့မဟုတ် ပါရာဘော်လစ်ကူရှင် လှံများသည် လေးလံသော ပစ္စတင်ထုထည်များကို ချောမွေ့စွာ အရှိန်လျော့စေပြီး၊ လေဖြတ်ခြင်း၏အဆုံး အသံပိုင်းဆိုင်ရာ ဖိအားလှိုင်းများကို ဖယ်ရှားပေးပါသည်။
High-Modulus Thermoplastic Piston Guides သို့ အဆင့်မြှင့်ပါ- ပျော့ပျောင်းသော နိုင်လွန်လမ်းညွှန်ကွင်းများကို ဖိအားမြင့်ကြေးဝါ-ဖြည့်ထားသော PTFE သို့မဟုတ် ထည်-အားဖြည့်ထားသော ဖီနိုလစ် ဝတ်တီးဝိုင်းများဖြင့် ပစ္စတင် ချိန်ညှိမှုကို ထိန်းသိမ်းထားသည့် ပစ္စတင်တန်းညှိမှုကို ထိန်းသိမ်းသည့် တိုးချဲ့ပြွန်နံရံများ။
လုပ်ပိုင်ခွင့် 1.5x Hydrostatic Proof Testing- တိုင်းအကြီးစားအစားထိုးဆလင်ဒါultrasonic နံရံအထူစစ်ဆေးခြင်းနှင့်အတူ 1.5 ကြိမ်အလုပ်လုပ်ဖိအားဖြင့်စက်ရုံ hydrostatic စမ်းသပ်ခြင်းကိုခံယူသင့်သည်။

တင်ပြလာတဲ့ အင်ဂျင်နီယာ အတိုင်ပင်ခံနှင့် အကြီးစား အစားထိုး အရင်းအမြစ်

ပြင်းထန်သောလုပ်ငန်းသုံးကိရိယာများတွင် မရှင်းပြနိုင်သော အလယ်အလတ်လေဖြတ်ခြင်း ဆုံးရှုံးမှု သို့မဟုတ် စည်ပိုင်းရောင်ရမ်းခြင်းအား ကိုင်တွယ်ဖြေရှင်းနေပါသလား။

HCIC ၏ အထူးပြု ဟိုက်ဒရောလစ် ဒီဇိုင်းအင်ဂျင်နီယာအဖွဲ့နှင့် တိုင်ပင်ပါ။ ကျွန်ုပ်တို့သည် လေးလံသောနံရံ၊ အထွက်နှုန်းမြင့်သော အလွိုင်းဆလင်ဒါ တပ်ဆင်မှုများကို အသိအမှတ်ပြု 27SiMn/4140 ချောမွေ့သောပြွန်များ၊ တိကျစွာ ချော်လဲပြီး မီးလောင်ထားသော ပေါက်များနှင့် ကမ္ဘာတစ်ဝှမ်းရှိ ပြင်းထန်သော မိုဘိုင်းနှင့်စက်မှုလုပ်ငန်းသုံးစက်ပစ္စည်းများအတွက် ပြည့်စုံသော CAD စိစစ်ခြင်းကို ကျွန်ုပ်တို့ ပံ့ပိုးပေးပါသည်။
