HCIC ၏ 63-4402-104 သည် 108.56 လက်မ အရှည်၊ 3/4 NPTF ပေါက်နှင့် ဝန်ဆောင်မှုပေးနိုင်သော တံဆိပ်အစုံပါသော နောက်တွဲယာဉ်အတွက် ပင်-ပင် ထိပ်ဖျားဆလင်ဒါတစ်ခုဖြစ်သည်။
Hydraulic port:
3/4 NPTFOil volume listed:
1.8 gal ဖြည့်စွက် / 7.3 gal တိုးချဲ့Listed weight:
208 ပေါင်63-4402-104 သည် နောက်တွဲယာဉ်အတွက် 4000 Series pin-pin mounting tipping ဆလင်ဒါဖြစ်သည်။ ၎င်း၏ pin-to-pin တပ်ဆင်ခြင်းဖော်မတ်သည် သီးခြားအနားကွပ် သို့မဟုတ် ခြေဖြင့်တပ်ဆင်ခြင်းအစီအစဉ်ကို မလိုအပ်ဘဲ ဆလင်ဒါအား စက်တပ်ဆင်ခြင်းအမှတ်နှစ်ခုကြားတွင် ချိတ်ဆက်နိုင်စေပါသည်။
ကတ်တလောက်တွင် 108.56 လက်မ (2757 မီလီမီတာ) အတိုင်းအတာ၊ 71.94 လက်မ (1827 မီလီမီတာ) အပိတ်အတိုင်းအတာနှင့် 3/4 NPTF ပေါက်တို့ကို စာရင်းပြုစုထားသည်။ ဆလင်ဒါသည် ကက်တလောက်တွင်ပြသထားသည့် တပ်ဆင်မှုအစီအစဉ်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို ပံ့ပိုးရန် ရည်ရွယ်သော ဆလင်ဒါသည် ကြိုတင်တင်ထားသော V-ထုပ်ပိုးခြင်းနှင့် ပိုရှည်သော bearing အရှည်တို့ကိုလည်း အသုံးပြုသည်။
ဤဆောင်းပါးသည် မော်ဒယ် 63-4402-104 သာ အကျုံးဝင်ပါသည်။
| ကန့်သတ်ချက် | 63-4402-104 သတ်မှတ်ချက် |
|---|---|
| ထုတ်ကုန်စီးရီး | 4000 စီးရီး |
| Mounting ပုံစံ | Pin-pin တပ်ဆင်ခြင်း။ |
| Dimension A | 71.94 in / 1827 mm |
| Dimension B | 36.62 in / 930 mm |
| အတိုင်းအတာ C | 108.56 in / 2757 mm |
| အတိုင်းအတာ D | 1.50 in / 38 mm |
| အတိုင်းအတာ E | 2.06 in / 52 mm |
| အတိုင်းအတာ F | 2.00 in / 51 mm |
| Dimension G | 7.00 in / 178 mm |
| Dimension J | 2.06 in / 52 mm |
| Dimension K | 19.50 in / 495 mm |
| Dimension M | ကတ်တလောက်ဇယားတွင် မရှိပါ။ |
| ဟိုက်ဒရောလစ်ဆိပ်ကမ်း | 3/4 NPTF |
| ဆီပမာဏကို ဖော်ပြထားပါသည်။ | 1.8 gal ဖြည့်စွက် / 7.3 gal တိုးချဲ့ |
| စာရင်းပေးထားသောအလေးချိန် | 208 ပေါင် |

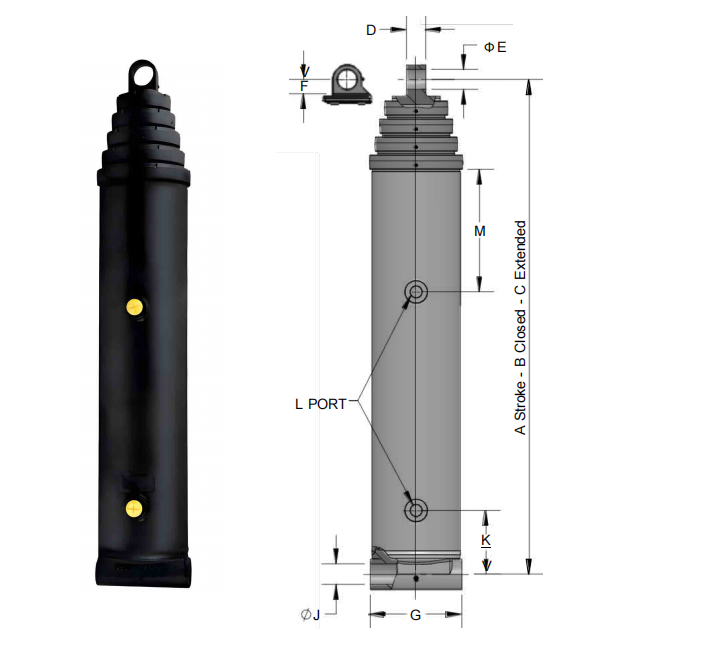

A မှ M စာလုံးများသည် HCIC ကတ်တလောက်ရှိ အတိုင်းအတာပုံဆွဲခြင်းကို ရည်ညွှန်းသည်။ မှာယူခြင်းမပြုမီ တပ်ဆင်ပုံဆွဲခြင်း၊ ပင်နံပါတ်များ၊ အလုပ်ဖိအားနှင့် ဟိုက်ဒရောလစ်ပတ်လမ်း လိုအပ်ချက်များကို အပြည့်အစုံ အတည်ပြုပါ။
pin-pin hydraulic cylinder ကို clevis သို့မဟုတ် lug point နှစ်ခုကြားတွင် တပ်ဆင်ထားသည်။ ဆလင်ဒါကိုယ်ထည်နှင့် တုတ်စွန်းချိတ်ဆက်မှုမှ စက်ဝန်အား တံများမှတဆင့် လွှဲပြောင်းပေးသည်။ ဤအပြင်အဆင်သည် actuator သည် tipping body၊ linkage သို့မဟုတ် အခြားသော articulated structure ၏ ရွေ့လျားမှုကို လိုက်နာရမည်ဖြစ်ပြီး၊
အံအားသင့်မှုကို အပိတ်နှင့် တိုးချဲ့ထားသောအတိုင်းအတာများထက်ပို၍ ဆုံးဖြတ်သည်။ ဝယ်ယူသူသည် စစ်ဆေးသင့်သည်-
- အစွန်းနှစ်ဖက်စလုံးတွင် ပင်ထိုးဗဟိုအကွာအဝေးများ
- Pin အချင်းနှင့် ရရှိနိုင်သော bearing width
- Clevis ရှင်းလင်းရေးနှင့် alignment
- ဟိုက်ဒရောလစ်ဆိပ်ကမ်းဦးတည်ချက်
- ပြီးပြည့်စုံသောလေဖြတ်ခြင်းမှတဆင့်ပိုက်ရွေ့လျား
- ဦးခေါင်းနှင့် တံပတ်ပတ်လည်တွင် စက်ပိုင်းဆိုင်ရာ ရှင်းလင်းမှု
63-4402-104 ကို စုစုပေါင်းအရှည်တစ်ခုတည်းမှမဟုတ်ဘဲ အတည်ပြုထားသော အတိုင်းအတာပုံဆွဲမှ ရွေးချယ်သင့်သည်။
ကတ်တလောက်တွင် ကိုယ်တိုင်သွေးထွက်သည့် ဒီဇိုင်းကို ဖော်ထုတ်သည်။ လက်တွေ့ကျသော တပ်ဆင်ခြင်းလုပ်ငန်းတွင်၊ ၎င်းသည် လုပ်ငန်းစတင်စဉ်အတွင်း ဆလင်ဒါအတွင်း ကျန်ရှိနေသော လေထုပမာဏကို လျှော့ချနိုင်မည်ဖြစ်သည်။ စက်ပတ်လမ်းအား စက်ပစ္စည်းထုတ်လုပ်သူ၏ လုပ်ထုံးလုပ်နည်းအရ ဖြည့်ပြီး သန့်စင်ရန် လိုအပ်နေသေးသည်။
စာရင်းသွင်းထားသော တံဆိပ်ခတ်ခြင်းအစီအစဉ်သည် ကြိုတင်တင်ထားသော V-packing ကို အသုံးပြု၍ အလိုအလျောက်ချိန်ညှိသည့် လှိုင်းစပရိန်အားဖြည့်စက်ဖြင့် အသုံးပြုသည်။ ကတ်တလောက်တွင် အားဖြည့်ပေးသော “Z” တံဆိပ်အထုပ်ကို ရွေးချယ်မှုတစ်ခုအဖြစ်လည်း သတ်မှတ်ပေးပါသည်။ အပလီကေးရှင်း၏ ဟိုက်ဒရောလစ်အရည်၊ အပူချိန်အကွာအဝေးနှင့် လုပ်ငန်းခွင်အခြေအနေများအတွက် နောက်ဆုံးတံဆိပ်ဖွဲ့စည်းမှုအား အတည်ပြုရပါမည်။
ချည်မျှင်ခေါင်းခွံအား ထပ်လောင်းခွန်အားနှင့် အကွက်တံဆိပ်ချိန်ညှိမှုအတွက် အင်္ဂါရပ်တစ်ခုအဖြစ် ဖော်ပြထားပါသည်။ တံဆိပ်စစ်ဆေးခြင်း သို့မဟုတ် ချိန်ညှိမှု လိုအပ်သည့်အခါ ၎င်းသည် လက်တွေ့ကျသော ဝန်ဆောင်မှုမျက်နှာပြင်ကို ပေးဆောင်သည်။ မည်သည့်နယ်ပယ် ပြုပြင်ပြောင်းလဲမှုမဆို အတည်ပြုထားသော ပြုပြင်ထိန်းသိမ်းမှုလုပ်ထုံးလုပ်နည်းကို လိုက်နာသင့်ပြီး ဖိအားအထီးကျန်ခြင်းနှင့် ဘေးကင်းစွာ တပ်ဆင်ခြင်းအလေ့အကျင့်များကို အစားထိုးခြင်းမပြုသင့်ပါ။
ကတ်တလောက်တွင် တည်ငြိမ်မှုအတွက် ပိုရှည်သော ဝက်ဝံအရှည်ကို ဖော်ပြသည်။ pin-pin တပ်ဆင်မှုတွင် actuator သည် ရွေ့လျားနေသော ဖွဲ့စည်းပုံကို လိုက်နာသောကြောင့် လမ်းညွှန်ချက်သည် အရေးကြီးပါသည်။ မှန်ကန်သော ချိန်ညှိမှုနှင့် သင့်လျော်သော pin အနေအထား လိုအပ်ပါသည်။ ပိုရှည်သော bearing length သည် ဆလင်ဒါအား အထိန်းအကွပ်မဲ့ side loading အတွက် မသင့်လျော်ပါ။
63-4402-104 သည် ဟိုက်ဒရောလစ်ဖိအားကို မျဉ်းသားရွေ့လျားမှုအဖြစ်သို့ ပြောင်းလဲပေးသည်။ ဆီသည် သင့်လျော်သော ဆိပ်ကမ်းသို့ ဝင်လာသောအခါ၊ ဖိအားသည် ပစ္စတင်ဧရိယာပေါ်တွင် သက်ရောက်ပြီး တံကို အပြင်သို့ သို့မဟုတ် အတွင်းသို့ တွန်းပို့သည်။ တုတ်စွန်းနှင့် အဖုံးအဆုံး ပင်များသည် ထိုရွေ့လျားမှုကို ချိတ်ဆက်ထားသော ထိပ်တင်ယန္တရားသို့ လွှဲပြောင်းပေးသည်။
အသုံးပြုနိုင်သော လှုပ်ရှားမှုကို ကတ်တလောက်ရှိ အပိတ်နှင့် တိုးချဲ့ထားသော အတိုင်းအတာများဖြင့် သတ်မှတ်သည်။ ဟိုက်ဒရောလစ် အဆို့ရှင်၊ ပန့်စီးဆင်းမှု၊ ကယ်ဆယ်ရေး အကာအကွယ် နှင့် စက်ဂျီသြမေတြီသည် ဝန်ဆောင်မှုတွင် ရရှိနိုင်သော အမှန်တကယ် အမြန်နှုန်းနှင့် စွမ်းအားကို ဆုံးဖြတ်ပေးသည်။
ဆလင်ဒါအား သီးခြား ရုတ်သိမ်းသည့်ကိရိယာအဖြစ် မဆက်ဆံသင့်ပါ။ ၎င်း၏ရွေးချယ်မှုသည် ဟိုက်ဒရောလစ်ပတ်လမ်းနှင့် ၎င်းကိုထိုးထားသည့် စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံနှင့် ကိုက်ညီရမည်ဖြစ်သည်။
- ပီပြင်သော ဟိုက်ဒရောလစ် ကိရိယာများအတွက် ပင်-ပင် တပ်ဆင်ခြင်း။
- 108.56 in / 2757 mm catalog-listed expanded dimension
- 3/4 NPTF ဟိုက်ဒရောလစ် ပေါက်
- HCIC တွင်ဖော်ပြထားသော ကိုယ်တိုင်သွေးထွက်ခြင်းဒီဇိုင်း
- အလိုအလျောက်ချိန်ညှိထားသော လှိုင်းစပရိန်အားဖြည့်စက်ဖြင့် ကြိုတင်ထည့်သွင်းထားသော V-packing
- ကတ်တလောက်တွင်ဖော်ပြထားသော စိတ်ကြိုက်အားဖြည့်ထားသော “Z” တံဆိပ်အထုပ်
- ခိုင်ခံ့မှုနှင့် အကွက်တံဆိပ်ချိန်ညှိမှုအတွက် ချည်ခေါင်းခေါင်းခွံ
- တည်ငြိမ်မှုအတွက် ပိုရှည်သော bearing အရှည်
- လက်မနှင့် မီလီမီတာ ယူနစ်နှစ်ခုစလုံးတွင် အပိတ်နှင့် တိုးချဲ့ထားသောအတိုင်းအတာ
ကတ်တလောက်သည် 4000 Series pin-pin ဆလင်ဒါအား ဟိုက်ဒရောလစ် ထိပ်တင်ဖြေရှင်းချက်အောက်တွင် နေရာချထားသည်။ 63-4402-104 ကို ဆလင်ဒါကို ပင်တံနှစ်ခုကြားတွင် တပ်ဆင်ရမည်ဖြစ်ပြီး ရရှိနိုင်သော တပ်ဆင်စာအိတ်သည် ကတ်တလောက်အရွယ်အစားနှင့် ကိုက်ညီသည့် စက်ပစ္စည်းအတွက် ထည့်သွင်းစဉ်းစားနိုင်ပါသည်။
ကြံ့ခိုင်မှုကို မအတည်ပြုမီ ပြီးပြည့်စုံသော စက်လှုပ်ရှားမှုကို ပြန်လည်သုံးသပ်ပါ။ ဆလင်ဒါသည် အပြည့်အဝဆုတ်ခွာခြင်းနှင့် တိုးချဲ့ခြင်းတွင် လုံလောက်သောရှင်းလင်းချက်ရှိရမည်ဖြစ်ပြီး ထိပ်များဖွဲ့စည်းပုံရွေ့လျားသည်နှင့်အမျှ ပင်တန်းများသည် ချိန်ညှိနေရမည်ဖြစ်သည်။ 3/4 NPTF ချိတ်ဆက်မှုအား ပိုက်ထုတ်လုပ်သူ၏ ကန့်သတ်ချက်ထက်ကျော်လွန်၍ လိမ်ခြင်း သို့မဟုတ် ကွေးခြင်းမှ မထိတွေ့စေရန် ပိုက်လမ်းကြောင်းလမ်းကြောင်းကိုလည်း စစ်ဆေးသင့်သည်။
သင်၏စုံစမ်းမေးမြန်းမှုနှင့်အတူ အောက်ပါအချက်အလက်များကို ပေးပို့ပါ-
1. စက်အမျိုးအစားနှင့် ဆလင်ဒါလုပ်ဆောင်ချက်
2. လက်ရှိ ပင်-ဗဟိုအတိုင်းအတာများ
3. Pin အချင်းနှင့် clevis အကျယ်
4. လိုအပ်သောအပိတ်နှင့်တိုးချဲ့အရှည်များ
5. အလုပ်ဖိအားနှင့်စုပ်စက်စီးဆင်းမှု
6. ဟိုက်ဒရောလစ်အရည်နှင့်လည်ပတ်အပူချိန်
7. Port orientation and hose routing
8. လိုအပ်သောတံဆိပ်ရွေးချယ်မှု
9. အရေအတွက်နှင့် ပို့ဆောင်မည့်နေရာ
10. ရှိပြီးသား ဆလင်ဒါပုံဆွဲခြင်း သို့မဟုတ် ကြည်လင်သော ဓာတ်ပုံများ
အစားထိုးဆလင်ဒါသည် ရှိပြီးသား tipping ယန္တရားနှင့် အံကိုက်ဖြစ်သည့်အခါ ပုံဆွဲခြင်းသည် အထူးအရေးကြီးပါသည်။
HCIC သည် စက်မှုလုပ်ငန်းများအတွက် ဟိုက်ဒရောလစ်ဆလင်ဒါများနှင့် ဟိုက်ဒရောလစ်ပါဝါယူနစ်များကို ထုတ်လုပ်သည်။ ကုမ္ပဏီ၏တရားဝင်ဝဘ်ဆိုဒ်တွင် စံ၊ ရည်ရွယ်ချက်ဖြင့်ပြုလုပ်ထားသော နှင့် စိတ်ကြိုက် ဟိုက်ဒရောလစ်ဖြေရှင်းချက်များကို တင်ဆက်ထားသည်။
အစားထိုးခြင်း သို့မဟုတ် OEM စုံစမ်းမေးမြန်းမှုတစ်ခုအတွက်၊ စက်ပုံဆွဲခြင်းနှင့် ပြီးပြည့်စုံသော ဆလင်ဒါအတိုင်းအတာများကို ပေးပို့ပါ။ HCIC သည် နောက်ဆုံးသတ်မှတ်ချက်ကို အတည်ပြုခြင်းမပြုမီ အံဝင်ခွင်ကျ လိုအပ်ချက်များကို ပြန်လည်သုံးသပ်နိုင်သည်။
မော်ဒယ် 63-4402-104 အတွက်၊ ရှိပြီးသား ဆလင်ဒါပုံဆွဲခြင်း၊ ပင်နံပါတ်များ၊ လုပ်ငန်းအခြေအနေများနှင့် လိုအပ်သော ပမာဏတို့ကို နည်းပညာဆိုင်ရာ ပြန်လည်သုံးသပ်ရန်အတွက် HCIC သို့ ပေးပို့ပါ။
