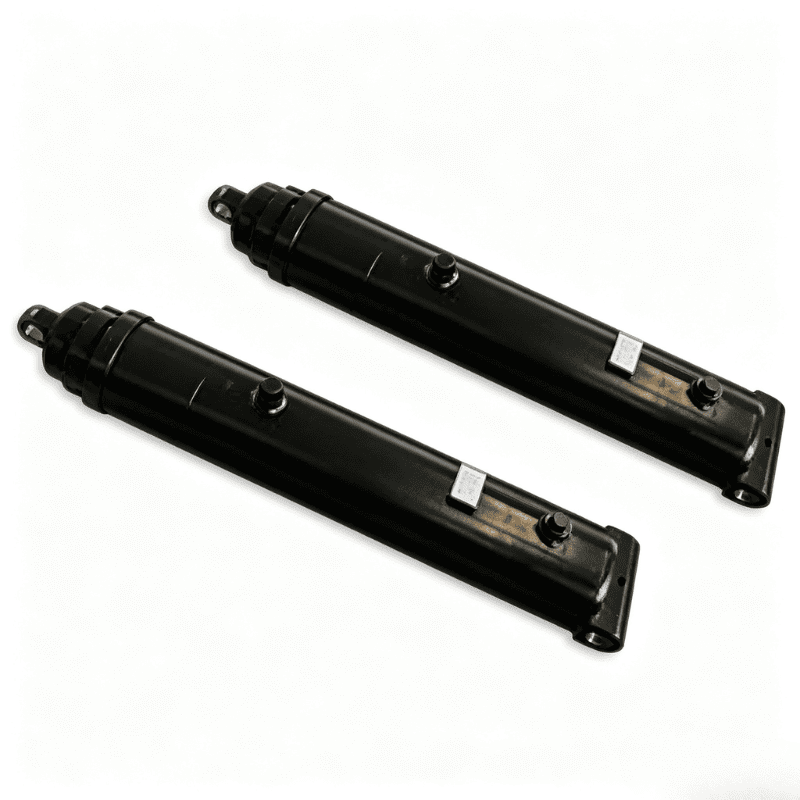

Dump Truck အတွက် Pin-Pin Mounting Hoist Cylinder

63-4402-120 သည် dump truck အတွက် 4000 Series pin-pin mounting hoist cylinder တစ်ခုဖြစ်သည်။ ၎င်း၏ two-pin mounting arrangement သည် ပုံသေတပ်ဆင်ထားသောနေရာများကြားတွင် ဆလင်ဒါအလုပ်လုပ်ပြီး ချိတ်ဆက်ထားသောဖွဲ့စည်းပုံ၏ရွေ့လျားမှုကို လိုက်နာသည့် တိကျသေချာသောစက်တပ်ဆင်မှုအတွက် ရည်ရွယ်ပါသည်။

HCIC ကတ်တလောက်တွင် 125.31 လက်မ (3183 မီလီမီတာ) အတိုင်းအတာ၊ 84.19 လက်မ (2138 မီလီမီတာ) အပိတ်အတိုင်းအတာနှင့် ဤမော်ဒယ်အတွက် 3/4 NPTF ပေါက်ကို စာရင်းပြုစုထားသည်။ ကတ်တလောက်တွင် ကိုယ်တိုင်သွေးထွက်သည့်ဒီဇိုင်း၊ ကြိုတင်ထည့်သွင်းထားသော V-packing၊ အကွက်-ချိန်ညှိနိုင်သော ချည်ကြိုးခေါင်းခွံနှင့် တည်ငြိမ်မှုအတွက် ပိုရှည်သော bearing အရှည်ကိုလည်း ခွဲခြားသတ်မှတ်ထားပါသည်။

ဤဆောင်းပါးသည် မော်ဒယ် 63-4402-120 သာ အကျုံးဝင်ပါသည်။

---

I.Technical Specifications

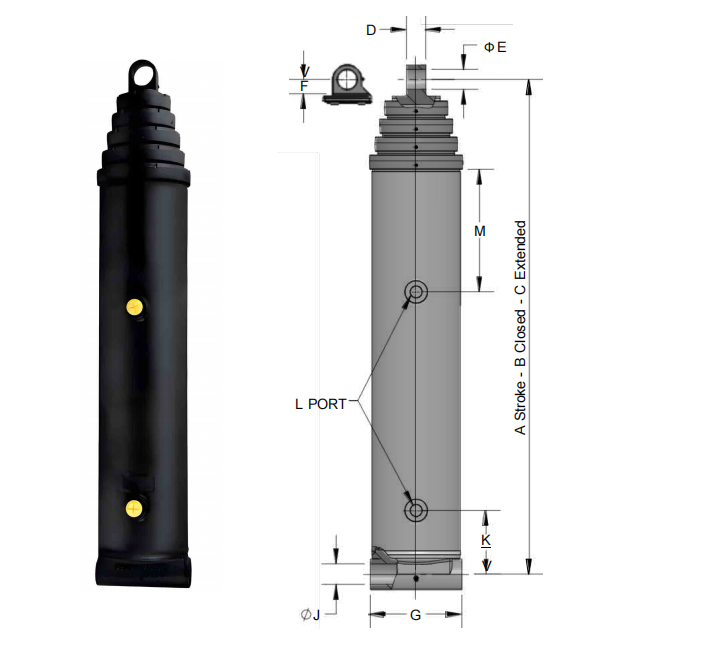

အတိုင်းအတာများသည် HCIC ကတ်တလောက်ပုံဆွဲတွင် ပြထားသည့် စာလုံးကို အသုံးပြုသည်။ အော်ဒါမတင်မီ ပုံဆွဲခြင်း၊ ပင်အသေးအသေးစိတ်၊ ဟိုက်ဒရောလစ်ဖိအားနှင့် တပ်ဆင်မှုရှင်းလင်းခြင်းတို့ကို အတည်ပြုပါ။

---

II Pin-Pin Mounting စီစဉ်မှု

63-4402-120 ကို စက် pin နှစ်ခုကြားတွင် တပ်ဆင်ထားသည်။ အဆုံးတစ်ခုသည် ဆလင်ဒါကိုယ်ထည်နှင့် ချိတ်ဆက်ပြီး နောက်တစ်ဖက်ကို တုတ်စွန်းတပ်ဆင်ခြင်းသို့ ချိတ်ဆက်သည်။ ဟိုက်ဒရောလစ်ဆားကစ်သည် တံကို ချဲ့ထွင်ခြင်း သို့မဟုတ် ပြန်နုတ်လိုက်သည်နှင့်အမျှ ပင်ချောင်းစင်တာများသည် လိုင်းယာလှုပ်ရှားမှုကို ချိတ်ဆက်ထားသော ထိပ်တင်ယန္တရားသို့ လွှဲပြောင်းပေးသည်။

တပ်ဆင်ခြင်း အစီအစဉ်သည် တိကျသော တပ်ဆင်မှု လိုအပ်သည်။ ရှိပြီးသား actuator ကို အစားထိုးခြင်းမပြုမီ၊ စစ်ဆေးပါ-

- အပိတ်နှင့် တိုးချဲ့ထားသော ပင်-ဗဟိုအကွာအဝေးများ

- Pin အချင်းနှင့် bearing width

- အပြည့်အဝလှုပ်ရှားမှုအားဖြင့် Clevis alignment

- ဆိပ်ကမ်းအနေအထားနှင့်ပိုက်အချင်းဝက်ကွေး

- ခေါင်းအုံးနှင့် တံကျင်ပတ်ပတ်လည်ကို ရှင်းလင်းပါ။

- စက်ရပ်များနှင့် ဖြစ်နိုင်သော ဘေးထွက်ပစ္စည်းများ

မှန်ကန်သော ကတ်တလောက်အရှည်သည် ဆလင်ဒါသည် စက်နှင့် အံဝင်ခွင်ကျဖြစ်မည်ဟု သူ့ဘာသာသူ အတည်မပြုပါ။ တပ်ဆင်ပုံဆွဲခြင်းအား ထုတ်လုပ်ခြင်းမပြုမီ အပြည့်အစုံအတည်ပြုသင့်သည်။

---

III HCIC မှ ဖော်ပြထားသော ဒီဇိုင်းအင်္ဂါရပ်များ

3.1 Self-Bleeding ဒီဇိုင်း

ကတ်တလောက်တွင် 4000 Series pin-pin ဆလင်ဒါအတွက် ကိုယ်တိုင်သွေးထွက်သည့် ဒီဇိုင်းကို ခွဲခြားသတ်မှတ်သည်။ ဤအင်္ဂါရပ်သည် စက်ကိရိယာလုပ်ထုံးလုပ်နည်းအရ ဟိုက်ဒရောလစ်စနစ်အား ဖြည့်သွင်းပြီး လည်ပတ်သောအခါတွင် ပိတ်မိနေသော လေများကို ဆလင်ဒါမှ ထုတ်လွှတ်ရန် ကူညီပေးနိုင်သည်။

စနစ်သည် သင့်လျော်သောဖြည့်သွင်းခြင်း၊ လေထုတ်ခြင်း နှင့် ဆီသန့်ရှင်းမှု အလေ့အကျင့်များ လိုအပ်နေသေးသည်။ Self-bleeding ရေလှောင်ကန်, ပိုက်များနှင့်ချိတ်ဆက်စစ်ဆေးရန်လိုအပ်ကြောင်းဖယ်ရှားမပေးပါဘူး။

3.2 ကြိုတင်တင်ထားသော V-Packing

ဆလင်ဒါကို ကြိုတင်ထည့်သွင်းထားသော V-packing နှင့် စိတ်ကြိုက်ချိန်ညှိထားသော wave spring energizer တို့ဖြင့် စာရင်းပြုစုထားသည်။ ကတ်တလောက်တွင် အားဖြည့်ပေးသော “Z” တံဆိပ်အထုပ်ကို ရွေးချယ်မှုတစ်ခုအဖြစ်လည်း သတ်မှတ်ပေးပါသည်။ ဟိုက်ဒရောလစ်အရည်၊ အပူချိန်နှင့် လည်ပတ်မှုအခြေအနေများအလိုက် နောက်ဆုံးတံဆိပ်အစီအမံကို အတည်ပြုရပါမည်။

3.3 ချည်ခေါင်းခွံနှင့် Field Seal ချိန်ညှိမှု

ချည်ထားသော ခေါင်းအုံးအား ထပ်လောင်းအားဖြည့်မှုနှင့် အကွက်တံဆိပ် ချိန်ညှိမှုများအတွက် ဖော်ပြထားပါသည်။ ၎င်းသည် တံဆိပ်ခတ်ခြင်းဆိုင်ရာ အလုပ်အတွက် သတ်မှတ်ထားသော ဝန်ဆောင်မှုကြားခံအား ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများအား ပေးသည်။ ဝန်ဆောင်မှုမလုပ်ဆောင်မီ၊ ဟိုက်ဒရောလစ်ဖိအားကို သီးခြားခွဲထုတ်ပါ၊ ချိတ်ဆက်ထားသောဖွဲ့စည်းပုံကို ပံ့ပိုးပြီး စက်၏ဘေးကင်းသော ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းစဉ်ကို လိုက်နာပါ။

3.4 ပိုရှည် Bearing Length

HCIC သည် တည်ငြိမ်မှုအတွက် ပိုရှည်သော bearing length ကို စာရင်းပြုစုထားသည်။ ၎င်းသည် ပင်နှစ်ခုကြားတွင် တိကျသောဖွဲ့စည်းပုံကို ရွေ့လျားစေသည့် actuator တစ်ခုနှင့် သက်ဆိုင်သည်။ ဆလင်ဒါသည် အထိန်းအကွပ်မရှိသော ဘေးဘက် loading အတွက် လျော်ကြေးပေးရန် မရည်ရွယ်သောကြောင့် သင့်လျော်သော pin ချိန်ညှိမှု၊ clevis အခြေအနေနှင့် စက်-ဘက် လမ်းညွှန်မှု လိုအပ်သေးသည်။

---

IV အလုပ်အခြေခံ

ဟိုက်ဒရောလစ်ဖိအားသည် linear rod လှုပ်ရှားမှုကိုဖန်တီးရန် ပစ္စတင်ပေါ်တွင်လုပ်ဆောင်သည်။ ဆလင်ဒါ၏ကိုယ်ထည်နှင့် လှံတံအဆုံးသည် ပင်ချိတ်ထားသော ချိတ်ဆက်မှုနှစ်ခုမှတစ်ဆင့် ထိုလှုပ်ရှားမှုကို ထုတ်လွှင့်သည်။ ဟိုက်ဒရောလစ်ပန့်နှင့် ထိန်းချုပ်မှုအဆို့ရှင်သည် ဆီစီးဆင်းမှုကို ဆုံးဖြတ်ပေးကာ ဆားကစ်၏ဖိအားကာကွယ်မှုသည် လည်ပတ်မှုအခြေအနေများကို ကန့်သတ်ထားသည်။

မော်ဒယ် 63-4402-120 အတွက်၊ ရရှိနိုင်သော လေဖြတ်ခြင်း စာအိတ်ကို စစ်ဆေးရန် အသုံးပြုသည့် အပိတ်နှင့် တိုးချဲ့ထားသော အတိုင်းအတာတန်ဖိုးများကို ကတ်တလောက်က ပေးပါသည်။ စက်ဇိုင်နာသည် ထိပ်တင်ဖွဲ့စည်းပုံသည် ဆလင်ဒါအား ချည်နှောင်ခြင်း၊ အောက်ခြေမှထုတ်ခြင်း သို့မဟုတ် မရည်ရွယ်ဘဲ ဝန်လမ်းကြောင်းသို့ တွန်းပို့ခြင်းမရှိဘဲ ၎င်း၏ ပြီးပြည့်စုံသောအကွာအဝေးကို ဖြတ်သန်းနိုင်ကြောင်း အတည်ပြုရပါမည်။

---

V. အဓိကထုတ်ကုန်အကျိုးကျေးဇူးများ

- တိကျသော tipping ကိရိယာများအတွက် Pin-pin တပ်ဆင်ခြင်း။

- 125.31 in / 3183 mm catalog-listed expanded dimension

- 3/4 NPTF ဟိုက်ဒရောလစ် ပေါက်

- HCIC တွင်ဖော်ပြထားသော ကိုယ်တိုင်သွေးထွက်ခြင်းဒီဇိုင်း

- အလိုအလျောက်ချိန်ညှိထားသော လှိုင်းစပရိန်အားဖြည့်စက်ဖြင့် ကြိုတင်ထည့်သွင်းထားသော V-packing

- ကတ်တလောက်တွင်ဖော်ပြထားသော စိတ်ကြိုက်အားဖြည့်ထားသော “Z” တံဆိပ်အထုပ်

- ခိုင်ခံ့မှုနှင့် အကွက်တံဆိပ်ချိန်ညှိမှုအတွက် ချည်ခေါင်းခေါင်းခွံ

- တည်ငြိမ်မှုအတွက် ပိုရှည်သော bearing အရှည်

- တပ်ဆင်မှုအစီအစဉ်အတွက် လက်မနှင့် မီလီမီတာ အတိုင်းအတာ

---

VI ။ လျှောက်လွှာနှင့်ကြံ့ခိုင်မှု

4000 Series ကို ဟိုက်ဒရောလစ် ထိပ်ဖျားဖြေရှင်းချက်အဖြစ် HCIC ကတ်တလောက်တွင် တင်ပြထားသည်။ မော်ဒယ် 63-4402-120 သည် စက်ကိရိယာအား ပင်တွယ်ဆလင်ဒါ လိုအပ်ပြီး စက်မျက်နှာပြင်သည် စာရင်းသွင်းထားသော အတိုင်းအတာစာအိတ်နှင့် ကိုက်ညီသည့် ထည့်သွင်းစဉ်းစားရန် သင့်လျော်သည်။

ဝယ်သူသည် ဝန်လမ်းကြောင်း၊ pin ချိန်ညှိမှု၊ လည်ပတ်မှုအမြန်နှုန်း၊ ဖိအား၊ ဆီအမျိုးအစားနှင့် ရေပိုက်လမ်းကြောင်းကို စစ်ဆေးသင့်သည်။ ပိုရှည်သောအတိုင်းအတာသည် တပ်ဆင်မှုအစီအမံကို အထူးအရေးကြီးစေသည်- သယ်ယူပို့ဆောင်ရေး သို့မဟုတ် ခေါက်ထားသောအနေအထား၊ တင်းတင်းပြည့်သည့်အနေအထားနှင့် အံဝင်ခွင်ကျမဖြစ်မီ ကြားခံအနေအထားအားလုံးကို စစ်ဆေးပါ။

---

တင်ပြလာတဲ့ Quotation တစ်ခုအတွက် လိုအပ်သော အချက်အလက်

ပရောဂျက်အလိုက် ပြန်လည်သုံးသပ်မှုရရှိရန် အောက်ပါအသေးစိတ်အချက်အလက်များကို ပေးပါ။

1. စက်အမျိုးအစားနှင့် ထိပ်ဖျားလုပ်ဆောင်ချက်

2. လက်ရှိပိတ်ပြီး တိုးချဲ့ ပင်နံပါတ်စင်တာများ

3. Pin အချင်း၊ clevis width နှင့် bearing အစီအစဉ်

4. လိုအပ်သောအလုပ်လုပ်ဖိအားနှင့်စုပ်စက်စီးဆင်းမှု

5. ဟိုက်ဒရောလစ်အရည်နှင့်လည်ပတ်အပူချိန်

6. Port orientation and hose routing

7. တံဆိပ်ဦးစားပေး သို့မဟုတ် အရည်-လိုက်ဖက်မှု လိုအပ်ချက်

8. စက်မှုရပ်တန့်ခြင်းနှင့်ရှင်းလင်းရေးအချက်အလက်

9. အရေအတွက်နှင့် ဦးတည်ရာ

10. လက်ရှိပုံဆွဲခြင်း၊ နမူနာတိုင်းတာခြင်း သို့မဟုတ် ဓာတ်ပုံများ

ဤအသေးစိတ်အချက်များသည် အမည်ခံမော်ဒယ်အမည်တစ်ခုတည်းကို ယှဉ်မည့်အစား အစစ်အမှန်စက်နှင့် ဆလင်ဒါအတိုင်းအတာများကို စစ်ဆေးနိုင်စေပါသည်။

---

VIII အမြဲမေးလေ့ရှိသောမေးခွန်းများ

---

IX HCIC အကြောင်း

HCIC သည် စက်မှုလုပ်ငန်းများအတွက် ဟိုက်ဒရောလစ်ဆလင်ဒါများနှင့် ဟိုက်ဒရောလစ်ပါဝါယူနစ်များကို ထုတ်လုပ်သည်။ ၎င်း၏တရားဝင်ဝဘ်ဆိုဒ်တွင် စံ၊ ရည်ရွယ်ချက်ဖြင့်ပြုလုပ်ထားသော နှင့် စိတ်ကြိုက် ဟိုက်ဒရောလစ်ဖြေရှင်းချက်များကို တင်ဆက်ထားသည်။

63-4402-120 အစားထိုးခြင်း သို့မဟုတ် OEM ပရောဂျက်အတွက်၊ ရှိပြီးသား ဆလင်ဒါပုံဆွဲခြင်းနှင့် စက်မျက်နှာပြင်အသေးစိတ်အချက်အလက်များကို ပေးပို့ပါ။ HCIC သည် ကြံ့ခိုင်မှုကို ပြန်လည်သုံးသပ်ပြီး ထုတ်လုပ်ခြင်းမပြုမီ နောက်ဆုံးဖွဲ့စည်းပုံကို အတည်ပြုနိုင်သည်။

X. Quotation တစ်ခုတောင်းဆိုပါ။

မော်ဒယ် 63-4402-120 အတွက်၊ စက်ပုံဆွဲခြင်း၊ ပင်နံပါတ်များ၊ လည်ပတ်မှုအခြေအနေများနှင့် လိုအပ်သောပမာဏတို့ကို HCIC သို့ နည်းပညာပိုင်းဆိုင်ရာ ပြန်လည်သုံးသပ်ရန်အတွက် ပေးပို့ပါ။
