ဟိုက်ဒရောလစ်ဆလင်ဒါ တွန်းခြင်း နှင့် ဆွဲငင်အား တွက်ချက်ခြင်း- OEM အရွယ်အစား လမ်းညွှန်

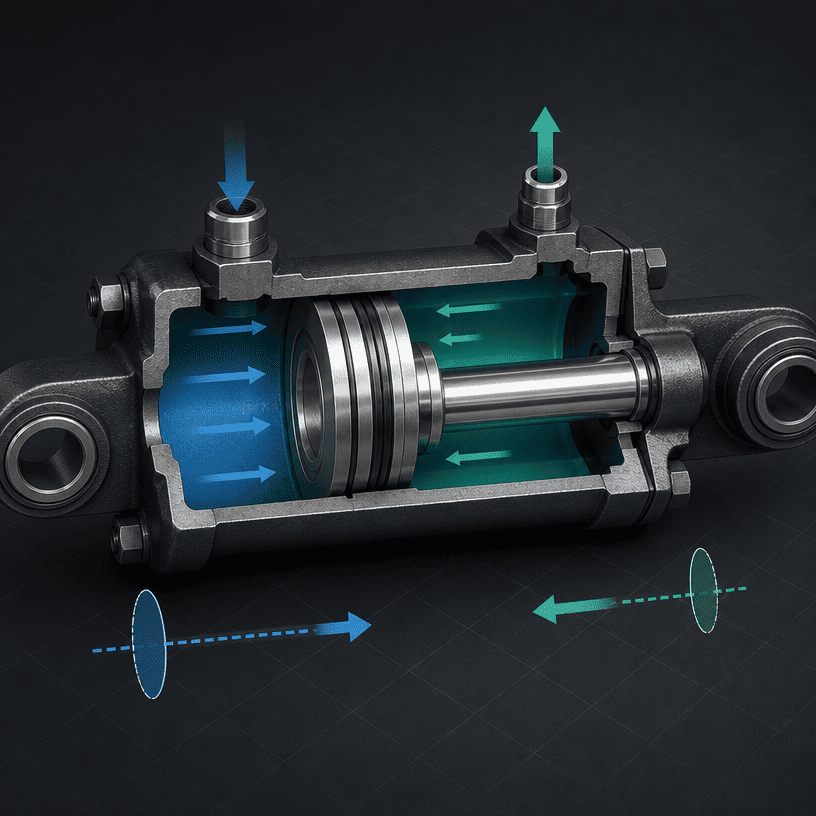

I. အဘယ်ကြောင့် Push နှင့် Pull Force တူညီခြင်းမရှိသနည်း။

OEM အင်ဂျင်နီယာတစ်ယောက်က တောင်းတဲ့အခါဟိုက်ဒရောလစ်ဆလင်ဒါ"10 တန်တွန်း" သို့မဟုတ် "10 တန်ဆွဲ" နိုင်သော၊ ပထမမေးခွန်းမှာ ထိုအင်အားသည် အပြည့်အခြမ်း သို့မဟုတ် ကြိမ်လုံးဘက်တွင် လိုအပ်သည်ဆိုခြင်း ဖြစ်သည်။ ကွဲပြားသော ဟိုက်ဒရောလစ်ဆလင်ဒါတစ်ခုတွင် တစ်ဖက်တွင် ပစ္စတင်ဧရိယာအပြည့်နှင့် အခြားတစ်ဖက်တွင် အဝိုင်းဧရိယာရှိသည်။ လှံတံသည် ကြိမ်လုံးဘေးဘက် ဧရိယာ၏ အစိတ်အပိုင်းကို သိမ်းပိုက်ထားသောကြောင့် ရရှိနိုင်သော ဆွဲငင်အားသည် တူညီသောဖိအားတွင် နိမ့်ပါသည်။

ပြင်ပအချင်း သို့မဟုတ် အစိတ်အပိုင်းနံပါတ်ဟောင်းတစ်ခုဖြင့် အစားထိုးဆလင်ဒါကို ရွေးချယ်သောအခါ ထိုကွာခြားချက်သည် အလွယ်တကူ လွတ်သွားနိုင်သည်။ အဘယ်ကြောင့်ဆိုသော် လုံလောက်သော အမည်ခံစွမ်းရည်ရှိပုံပေါ်သည့် ဆလင်ဒါတစ်ခုသည် လိုအပ်သော တွန်းအားကို အမှန်တကယ် ရွေ့လျားမှု၏ ဦးတည်ရာသို့ မပို့ဆောင်နိုင်သောကြောင့် ဖြစ်သည်။

ဤလမ်းညွှန်သည် ကနဦး OEM ပြန်လည်သုံးသပ်မှုအတွက် အသုံးပြုသည့် တွက်ချက်မှုဆိုင်ရာ ယုတ္တိကို ရှင်းပြထားသည်။ ၎င်းသည် ပြီးပြည့်စုံသောစက်ဒီဇိုင်း၊ ဖွဲ့စည်းတည်ဆောက်ပုံစစ်ဆေးခြင်း၊ ဟိုက်ဒရောလစ်ဆားကစ်ပြန်လည်သုံးသပ်ခြင်း သို့မဟုတ် ဘေးကင်းရေးအကဲဖြတ်ခြင်းအတွက် အစားထိုးမဟုတ်ပါ။

II တွက်ချက်မှုစတင်သည့် ထည့်သွင်းမှုသုံးခု

2.1 အချင်း

bore သို့မဟုတ် piston diameter သည် ဖိအားနှင့်ထိတွေ့နိုင်သော piston area အပြည့်အစုံကို ဆုံးဖြတ်သည်။ ပိုကြီးသော bore သည် တူညီသောဖိအားဖြင့် သီအိုရီအရ အင်အားပိုထုတ်နိုင်သည်၊ သို့သော် ၎င်းသည် ဆီပမာဏ၊ ပေးထားသောအမြန်နှုန်းအတွက် လိုအပ်သောစီးဆင်းမှု၊ ဆလင်ဒါစာအိတ်နှင့် mounting လိုအပ်ချက်များကိုလည်း ပြောင်းလဲပေးပါသည်။

2.2 လှံတံအချင်း

လှံတံသည် တံကျင်ဘက်ခြမ်းတွင် နေရာယူထားသောကြောင့် တံအချင်းသည် ဆွဲအားကို သက်ရောက်သည်။ ၎င်းသည် လှံချိတ်ဆက်မှု၊ လမ်းညွှန်တင်ဆောင်မှု၊ ရရှိနိုင်သောရှင်းလင်းမှုနှင့် ဆလင်ဒါသည် ဖိသိပ်မှု သို့မဟုတ် တင်းမာမှုကို ကိုင်တွယ်သည့်နည်းလမ်းကိုလည်း သက်ရောက်မှုရှိသည်။ လှံတံကို ဆွဲငင်အားတစ်ခုတည်းမှ ရွေး၍မရပါ။ လေဖြတ်ခြင်း၊ တပ်ဆင်ခြင်း၊ လမ်းညွှန်မှုနှင့် အမှန်တကယ်ဝန်လမ်းကြောင်းသည်လည်း အရေးကြီးပါသည်။

2.3 ထိရောက်သော ဟိုက်ဒရောလစ်ဖိအား

လိုအပ်သောလှုပ်ရှားမှုအတွင်း ဆလင်ဒါတွင် အမှန်တကယ်ရရှိနိုင်သော ဖိအားကို အသုံးပြုပါ၊ ပန့်၏အများဆုံးသက်သာရာရနိုင်သောဆက်တင်ကို အသုံးပြုပါ။ အဆို့ရှင်များ၊ ရေပိုက်များ၊ ဆက်စပ်ပစ္စည်းများနှင့် အခြားအစိတ်အပိုင်းများမှတစ်ဆင့် ဖိအားဆုံးရှုံးမှုသည် ဆလင်ဒါသို့ပေးပို့သော ဖိအားကို လျှော့ချနိုင်သည်။ စက်၏လည်ပတ်မှုအစီအစဥ်သည် ပထမဆုံးတွက်ချက်မှုအတွက် အသုံးပြုသည့် ဒီဇိုင်းဖိအားကို ဆုံးဖြတ်သင့်သည်။

III အခြေခံ Push နှင့် Pull ဖော်မြူလာများ

တစ်သမတ်တည်းယူနစ်များကို အသုံးပြု၍ ပထမဆင့် တွက်ချက်မှုအတွက်-

တွန်းအား-

ဆွဲအား-

ဘယ်မှာလဲ-

• F-- သီအိုရီအရ ဆလင်ဒါတွန်းအားဖြစ်သည်။
• P--ဆလင်ဒါတွင် ထိရောက်သောဖိအားဖြစ်သည်။
• A_ပစ္စတင်-- piston ဧရိယာ အပြည့်ဖြစ်သည်။
• A_ကြိမ်လုံး-- ကြိမ်လုံးသည် အပိုင်းခွဲဧရိယာဖြစ်သည်။

စက်ဝိုင်းအပိုင်းအတွက်-

ဖိအားကို psi နှင့် အချင်းလက်မဖြင့် ထည့်ပါက၊ ရလဒ်သည် ပေါင်-အင်အား ဖြစ်သည်။ ဖိအားကို ပါစကယ်လ်နှင့် အချင်း မီတာတွင် ထည့်ပါက ရလဒ်သည် နယူတန်တွင် ဖြစ်သည်။ ယူနစ်စနစ်အား အစမှအဆုံးထိ တသမတ်တည်းထားပါ။

ဤညီမျှခြင်းများသည် သီအိုရီအရ ဟိုက်ဒရောလစ်တွန်းအားကို ဖော်ပြသည်။ ၎င်းတို့တွင် တံဆိပ်ပွတ်တိုက်မှု၊ လမ်းညွန်ပွတ်တိုက်မှု၊ စက်ပိုင်းဆိုင်ရာဆုံးရှုံးမှု၊ ဖိအားကျဆင်းမှု၊ ဝန်ထောင့်၊ အရှိန်မြှင့်မှု၊ ဖွဲ့စည်းတည်ဆောက်ပုံ ကွဲလွဲမှု သို့မဟုတ် ဘေးကင်းမှုအချက်တို့ မပါဝင်ပါ။

IV ထုတ်ကုန်တောင်းဆိုမှုမရှိဘဲ လုပ်ဆောင်ခဲ့သည့် နမူနာ

အင်ဂျင်နီယာတစ်ဦးသည် ဆလင်ဒါကို စစ်ဆေးနေသည်ဟု ယူဆပါ-

• ၃ လက်မ ဖောက်
• ၁.၅ လက်မ တုတ်တံ
• 2,000 psi ထိရောက်သောဖိအား

ပစ္စတင်ဧရိယာအပြည့်သည်-

တံကျင်ဧရိယာသည်-

ထို့ကြောင့် ပထမဆင့် သီအိုရီတန်ဖိုးများသည်-

ကွာခြားချက်သည် ထုတ်လုပ်မှု ချို့ယွင်းချက်မဟုတ်ပါ။ ၎င်းသည် တံကျင်ဘက်ခြမ်းရှိ ရွေ့လျားနေရာမှ ဆင်းသက်လာသည်။ ဥပမာသည် တွက်နည်းသင်တန်းအတွက်သာဖြစ်သည်။ ၎င်းသည် သီးခြား HCIC ထုတ်ကုန် သို့မဟုတ် စက်အတွက် အဆင့်သတ်မှတ်ခြင်းမဟုတ်ပါ။

V. အဘယ်ကြောင့် ပထမတွက်ချက်မှုသည် နောက်ဆုံးရွေးချယ်မှုမဟုတ်သနည်း။

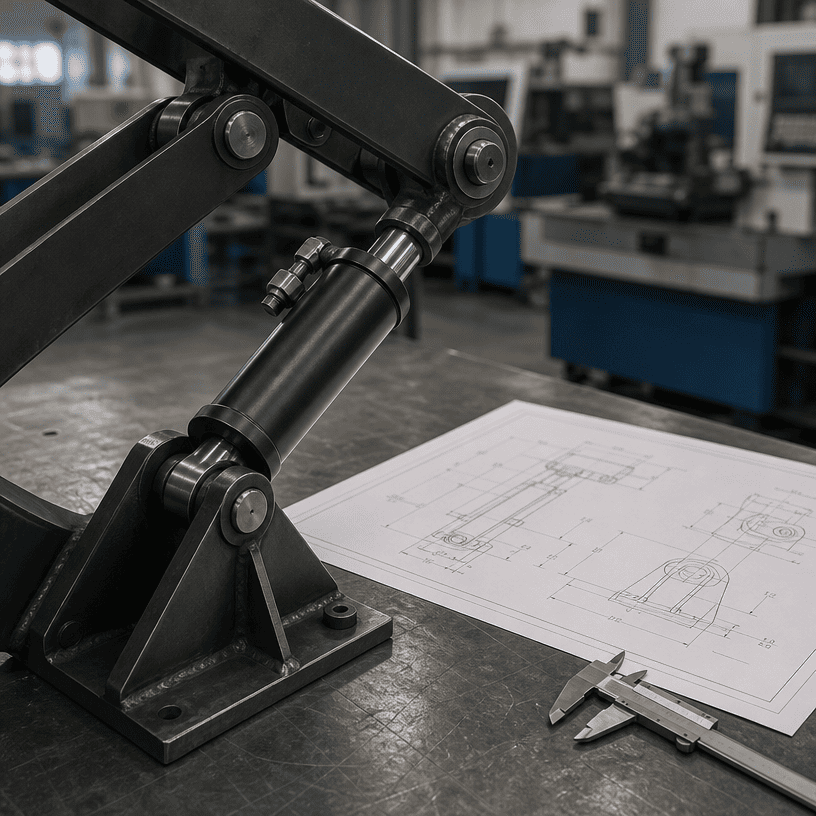

5.1 စက်ပိုင်းဆိုင်ရာ အားသာချက်သည် လိုအပ်သော ဆလင်ဒါအင်အားကို ပြောင်းလဲစေသည်။

ဝန်သည် ဆလင်ဒါဗဟိုလိုင်းတစ်လျှောက် အမြဲတမ်း တိုက်ရိုက်လုပ်ဆောင်ခြင်းမရှိပါ။ လီဗာ၊ ချိတ်ဆက်မှု၊ ပတ္တာ သို့မဟုတ် ကတ်ကြေးအစီအစဉ်တစ်ခုသည် မတူညီသော ရာထူးများတွင် လိုအပ်သော အင်အားကို တိုးစေနိုင်သည် သို့မဟုတ် လျှော့ချနိုင်သည်။ အင်ဂျင်နီယာသည် စတင်သည့်အနေအထားသာမက လှုပ်ရှားမှုရှိ အဆိုးဆုံးအမှတ်ကို တွက်ချက်သင့်သည်။

ဆလင်ဒါနှင့် မောင်းနှင်သည့်အဖွဲ့ဝင်ကြားထောင့်သည် အရေးပါသည်။ ဆလင်ဒါတစ်ခုတွင် သီအိုရီအရ စွမ်းအားမြင့်မားသော်လည်း သီးခြားထောင့်တစ်ခုတွင် အားနည်းသော အစိတ်အပိုင်းတစ်ခု ရှိနေနိုင်သည်။ ဝန်လမ်းကြောင်းနှင့် ရာထူးများကို ပြသသည့်ပုံသည် ဝန်နံပါတ်တစ်ခုတည်းထက် ပို၍အသုံးဝင်သည်။

5.2 Static force သည် စတင်ခြင်းနှင့် ရွေ့လျားသော force နှင့် ကွဲပြားသည်။

ဝန်ကို အခမဲ့ချိုးဖျက်ခြင်း၊ အရှိန်မြှင့်ခြင်းနှင့် တည်ငြိမ်သောအမြန်နှုန်းဖြင့် ရွေ့လျားခြင်းသည် မတူညီသော အခြေအနေများဖြစ်သည်။ ပွတ်တိုက်မှု၊ လမ်းညွှန်ခံနိုင်ရည်၊ အားအင်မပြည့်မီမှုနှင့် ပစ္စည်းခံနိုင်ရည်တို့သည် လေဖြတ်ခြင်း၏ချောမွေ့သောအစိတ်အပိုင်းတစ်ခုအတွင်း လိုအပ်သောကနဦးစွမ်းအားထက် အင်အားပိုမိုမြင့်မားစေသည်။

အထုတ်အပိုးများ၊ ကြိတ်စက်များ၊ ဆုပ်ကိုင်ခြင်းနှင့် ရုတ်သိမ်းသည့် ယန္တရားများကဲ့သို့သော စက်ပစ္စည်းများအတွက်၊ ဝယ်သူသည် အမြင့်ဆုံးအားတက်ချိန်နှင့် လေဖြတ်နေစဉ်အတွင်း ဝန်ပိနိုင်သည် သို့မဟုတ် ပြောင်းလဲခြင်းရှိမရှိကို ဖော်ပြသင့်သည်။

5.3 ဖိအားသည် ဝန်ရှိတွန်းအားနှင့် မတူပါ။

ပန့်အနီးရှိ ဖိအားဖတ်ခြင်းသည် ဆလင်ဒါအပေါက်ရှိ ဖိအားမဟုတ်ပေ။ ရေပိုက်အလျား၊ ဆက်စပ်ပစ္စည်းများ၊ လမ်းညွှန်အဆို့ရှင်များ၊ စီးဆင်းမှုထိန်းချုပ်မှုများနှင့် နောက်ပြန်ဖိအားအားလုံးသည် ရရှိနိုင်သောဖိအားကို လွှမ်းမိုးပါသည်။ ယုံကြည်စိတ်ချရသောတွက်ချက်မှုတစ်ခုသည် ဖိအားတိုင်းတာသည့်နေရာနှင့် မည်သည့်လည်ပတ်မှုအခြေအနေအောက်တွင်ရှိသင့်သည်ကို ခွဲခြားသတ်မှတ်သင့်သည်။

5.4 Rod compression နှင့် tension သည် မတူညီသော စစ်ဆေးမှုများ လိုအပ်သည်။

ဖိသိပ်မှုတွင် တင်ဆောင်ထားသော လှံတံသည် အထူးသဖြင့် တာရှည်လေဖြတ်ခြင်း သို့မဟုတ် လမ်းညွှန်မှု ညံ့ဖျင်းသော အစီအစဉ်တွင် တုတ်-တည်ငြိမ်မှု ပြန်လည်သုံးသပ်ရန် လိုအပ်ပါသည်။ တင်းမာမှုတွင် တင်ဆောင်ထားသော တုတ်ကို မတူညီသောချိတ်ဆက်မှုနှင့် ပစ္စည်းကန့်သတ်ချက်များဖြင့် ထိန်းချုပ်နိုင်သည်။ ဤဆောင်းပါးသည် buckling တွက်ချက်မှု သို့မဟုတ် structural verification ကို အစားထိုးမည်မဟုတ်ပါ။ ၎င်းသည် ထပ်လောင်းစစ်ဆေးမှုများနှင့် အင်အားဧရိယာတွက်ချက်မှုကို ပိုင်းခြားထားသည်။

VI ။ အင်အား၊ အရှိန်နှင့် ဆီပမာဏကို ချိတ်ဆက်ထားသည်။

ပိုကြီးသော bore သည် တွန်းအားကို တိုးစေနိုင်သော်လည်း ၎င်းသည် ပေးထားသော လေဖြတ်ခြင်းမှတဆင့် ပစ္စတင်ကို ရွှေ့ရန် လိုအပ်သော ဆီပမာဏကိုလည်း တိုးစေသည်။ ပစ်မှတ်အမြန်နှုန်းအတွက်၊ လိုအပ်သောစီးဆင်းမှုသည် ထိရောက်သောအခန်းဧရိယာနှင့် ပစ္စတင်အလျင်တို့နှင့် သက်ဆိုင်သည်။ တံကျင်ဘက်တွင် အပြည့်အခြမ်းမှ တစ်ယူနစ်အလျား ကွဲပြားသော ထုထည်ရှိသည်။

၎င်းသည် ဒီဇိုင်းအပေးအယူကို ဖန်တီးသည်-

• ပို bore area သည် သီအိုရီအရ ခွန်အားပိုပေးနိုင်သည်။
• တူညီသောမျဉ်းကြောင်းအမြန်နှုန်းအတွက် ပိုဧရိယာပိုမိုစီးဆင်းရန် လိုအပ်သည်။
• ပိုကြီးသောတံသည် ဆွဲ-ခြမ်းဧရိယာကို လျှော့ချပေးသော်လည်း အပလီကေးရှင်းဝန်အား ကြိမ်လုံး၏ခံနိုင်ရည်အား မြှင့်တင်နိုင်သည်။
• ပိုရှည်လေဖြတ်ခြင်းသည် ဆီပမာဏ၊ တပ်ဆင်မှုကြာချိန်နှင့် လမ်းညွှန်ချက်၏ အရေးပါမှုကို တိုးစေသည်။

ထို့ကြောင့် ဆလင်ဒါတစ်လုံးသည် ပန့်၊ အဆို့ရှင်၊ ရေလှောင်ကန်၊ ရေပိုက်၊ တပ်ဆင်ခြင်းနှင့် စက်လည်ပတ်မှုတို့ကို စနစ်တစ်ခုအနေဖြင့် အရွယ်အစားရှိသင့်သည်။

တင်ပြလာတဲ့ လက်တွေ့ကျသော OEM ရွေးချယ်မှုလုပ်ငန်းအသွားအလာ

1. ဝန်ဦးတည်ချက်ကို သတ်မှတ်ပါ- ဆလင်ဒါသည် တွန်းရန်၊ ဆွဲရမည် သို့မဟုတ် တွန်းအား နှစ်ခုစလုံးကို ထုတ်လုပ်ခြင်း ရှိ၊မရှိ ဖော်ပြပါ။
2. ဝန်လမ်းကြောင်းကို မြေပုံဆွဲပါ-မဏ္ဍိုင်များ၊ ချိတ်ဆက်မှု၊ ပတ္တာများ၊ လမ်းညွှန်နှင့် တင်ရန်နေရာများကို ဆွဲပါ။
3. အဆိုးဆုံးအနေအထားကို ခွဲခြားသတ်မှတ်ပါ။ဂျီသြမေတြီသည် အခွင့်သာအနည်းဆုံးရှိသည့် လိုအပ်သောအင်အားကို တွက်ချက်ပါ။
4. ထိရောက်သောဖိအားကိုသတ်မှတ်ပါ- သက်ဆိုင်ရာစက်စက်ဝန်းအတွင်း ဆလင်ဒါတွင်ရရှိနိုင်သောဖိအားကိုသုံးပါ။
5. ပဏာမ ဖောက်ကို ရွေးပါတွန်းတွက်ချက်မှုများအတွက် ပစ္စတင်ဧရိယာ အပြည့်ကို အသုံးပြုပြီး လိုအပ်သော အင်အားအနားသတ်ကို စစ်ဆေးပါ။
6. တုတ်ကို ရွေးပါဆွဲငင်အား၊ ဖိသိပ်မှု သို့မဟုတ် တင်းအား၊ လေဖြတ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် လမ်းညွှန်မှုကို စစ်ဆေးပါ။
7. မြန်နှုန်းနှင့် စီးဆင်းမှုကို စစ်ဆေးပါHPU နှင့် valves များသည် လိုအပ်သော ရွေ့လျားမှုနှုန်းကို ပံ့ပိုးပေးနိုင်ကြောင်း အတည်ပြုပါ။
8. စာအိတ်ကို စစ်ဆေးပါ-ပြန်ရုတ်သိမ်းထားသော အရှည်၊ တိုးချဲ့ထားသော အရှည်၊ ဆိပ်ကမ်းများ၊ ပင်များ၊ ကွင်းစကွင်းပိတ်များနှင့် ဝန်ဆောင်မှုရှင်းလင်းခြင်းတို့ကို နှိုင်းယှဉ်ပါ။
9. လုံခြုံရေးနှင့် ဖွဲ့စည်းပုံကို ပြန်လည်သုံးသပ်ပါ-တောင်များ၊ ဂဟေဆက်မှုများ၊ လမ်းပြများ၊ ရပ်တန့်ခြင်းနှင့် အမှန်တကယ်ဝန်အောက်တွင် စောင့်ကြပ်ခြင်းကို စစ်ဆေးပါ။
10. ဆလင်ဒါထုတ်လုပ်သူနှင့် အတည်ပြုပါ-နောက်ဆုံးထုတ်လုပ်မှုအတည်ပြုချက်မရသေးမီ အပလီကေးရှင်းဒေတာကို ပေးပို့ပါ။

VIII Hydraulic Cylinder Quotation အတွက် ဘာပို့ရမလဲ

အသုံးဝင်သော OEM စုံစမ်းမေးမြန်းမှုတွင် အောက်ပါတို့ ပါဝင်သင့်သည်-

• လိုအပ်သောတွန်းအားနှင့် ဆွဲငင်အား
• Load direction နှင့် load ကြာချိန်
• ဆလင်ဒါမှာ အလုပ်လုပ်တဲ့ ဖိအား
• လိုအပ်သော အမြန်နှုန်းနှင့် စက်ဘီးစီးချိန်
• Bore, rod နှင့် stroke preference ကို သတ်မှတ်ပြီးပြီဆိုလျှင်
• တိုးချဲ့ တပ်ဆင်ခြင်း အတိုင်းအတာများ
• တပ်ဆင်ခြင်းပုံစံ၊ တံသင်၊ clevises သို့မဟုတ် rod မျက်လုံး
• ဆွဲချထောင့်နှင့် ချိတ်ဆက်မှုပုံဆွဲ
• လည်ပတ်အပူချိန်နှင့်ပတ်ဝန်းကျင်
• ဟိုက်ဒရောလစ်အရည်နှင့် အဆို့ရှင်အချက်အလက်
• အရေအတွက်၊ အစားထိုးပုံစံ သို့မဟုတ် ပုံဆွဲရည်ညွှန်းချက်

ဝန်လမ်းကြောင်းကို ပိုမိုပြည့်စုံလေလေ၊ ဆလင်ဒါအရွယ်အစားပြဿနာကို ဖွဲ့စည်းပုံ၊ ချိတ်ဆက်မှု သို့မဟုတ် ဟိုက်ဒရောလစ်ဆားကစ်ပြဿနာမှ ခွဲခြားသိမြင်ရန် ပိုမိုလွယ်ကူလေဖြစ်သည်။

IX နိဂုံး

ဟိုက်ဒရောလစ်ဆလင်ဒါတွန်းအားနှင့် ဆွဲထုတ်ခြင်းအား တွက်ချက်မှုတွင် အခြေခံသွင်းအားစုသုံးမျိုးဖြင့် စတင်သည်- bore အချင်း၊ လှံလုံးချင်းနှင့် ထိရောက်သောဖိအား။ piston ဧရိယာ အပြည့်သည် first-pass push force ကို ဆုံးဖြတ်ပေးသည်

ထိုတွက်ချက်မှုသည် အစသာဖြစ်သည်။ ချိတ်ဆက်မှုထောင့်၊ စတင်ခုခံမှု၊ မြန်နှုန်း၊ ဖိအားဆုံးရှုံးမှု၊ လှံတံတင်ခြင်း၊ တပ်ဆင်ခြင်း၊ လမ်းညွှန်ချက်နှင့် စက်ဖွဲ့စည်းပုံတို့သည် ဆလင်ဒါအစစ်အမှန်အပလီကေးရှင်းအတွက် သင့်လျော်မှုရှိမရှိ ဆုံးဖြတ်ပေးသည်။ အပြည့်အ၀ ဝန်လမ်းကြောင်းနှင့် ဟိုက်ဒရောလစ်ဒေတာကို ပံ့ပိုးပေးသော OEM ဝယ်ယူသူများသည် အင်အားနံပါတ်တစ်ခုသာတင်ပြသော ဝယ်သူများထက် ပိုမိုအသုံးဝင်သော quotation ကို လက်ခံရရှိနိုင်ပါသည်။

X. HCIC အကြောင်း

HCIC သည် ဟိုက်ဒရောလစ်ဆလင်ဒါများ၊ ဟိုက်ဒရောလစ် ပါဝါယူနစ်များနှင့် ဆက်စပ်ပစ္စည်းများကို ယာဉ်၊ အမှိုက်ကိုင်တွယ်မှု၊ ဆောက်လုပ်ရေးနှင့် စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများအတွက် တီထွင်ထုတ်လုပ်သည်။ နည်းပညာဆိုင်ရာ သင့်လျော်မှုအား အမှန်တကယ် စက်ဒီဇိုင်းနှင့် သက်ဆိုင်သည့် ဘေးကင်းရေး လိုအပ်ချက်များနှင့် ဆန့်ကျင်၍ ပြန်လည်သုံးသပ်သင့်သည်။
