Hydraulic Cylinder Buckling တွက်ချက်မှုများ- Stroke Length သည် Rated Push Force ကို အဘယ်ကြောင့် ကျော်လွန်သည်

I. The Danger- "3,000 psi" Cylinder သည် 1,200 psi တွင် ကျသောအခါ၊

 ဟိုက်ဒရောလစ် ဒီဇိုင်းတွင် အဖြစ်များပြီး ငွေကုန်ကြေးကျများသော အမှားမှာ ဟိုက်ဒရောလစ် ဖိအားနှင့် ပစ္စတင်ဧရိယာကို အသုံးပြု၍ ဆလင်ဒါတွန်းအားကို တွက်ချက်ခြင်းဖြစ်သည်-

                                                                           F = P × Apiston

ဤရိုးရှင်းသောဖော်မြူလာအောက်တွင်၊ 3,000 psi ရှိသော 4 လက်မအရွယ် bore ဆလင်ဒါသည် ခန့်မှန်းခြေအားဖြင့် 37,700 lbs (167.7 kN) တွန်းအားဖြင့် တွန်းပေးမည်ဖြစ်သည်။ ဆလင်ဒါ လေဖြတ်ခြင်း သည် 12 လက်မသာရှိလျှင် လှံတံသည် ထိုဝန်ကို အလွယ်တကူ ကိုင်တွယ်နိုင်သည်။

သို့သော်၊ ထိုဆလင်ဒါကို 60-လက်မ သို့မဟုတ် 80-လက်မ လေဖြတ်ခြင်းသို့ ချဲ့ပြီး ထိုတူညီသော ပေါင် 37,700 ရှိသော compressive thrust ကို အသုံးပြုခြင်းဖြင့် ပစ္စတင်တံကို သွားကြားထိုးတံကဲ့သို့ မကြာခဏ မကြာခဏ ခေါက်လိုက်သည်—မကြာခဏဆိုသလိုပင် စနစ်ဖိအားသည် 1,000 မှ 1,500 psi သို့ရောက်ရှိသောအခါတွင် ဖြစ်သည်။

ဤကပ်ဘေးပျက်ကွက်မှုမုဒ်သည် တွန်းအားအထွက်နှုန်းပျက်ကွက်မှုမဟုတ်ပါ။ ၎င်းသည် elastic ကော်လံ buckling ဖြစ်သည်။ ရှည်လျားသော လေဖြတ်ခြင်းဆိုင်ရာ အသုံးချမှုများတွင်၊ သွယ်လျသော ပစ္စတင်တံ၏ တည်ဆောက်ပုံ တည်ငြိမ်မှုသည် စည်၏ ဖိအားအဆင့်ကို လုံးဝ ကျော်လွန်သွားပါသည်။

II ရူပဗေဒဟိုက်ဒရောလစ်ဆလင်ဒါBuckling- Euler ၏ ကော်လံသီအိုရီ

တစ်ချိန်မှာဟိုက်ဒရောလစ်ဆလင်ဒါcompressive load အောက်တွင် ချဲ့ထွင်သည်၊ စုဝေးမှုသည် ရှည်လျားသွယ်လျသော ဖွဲ့စည်းပုံကော်လံတစ်ခုအဖြစ် ပြုမူသည်။ သွယ်လျသောကော်လံတစ်ခုသည် သီအိုရီပိုင်းအရ ဖိသိပ်မှုအများဆုံးဝန်အား ဘေးတိုက်မတည်ငြိမ်မှုမဖြစ်ပေါ်မီတွင် ထိန်းထားနိုင်သည်-

                                                           Fcr = π² E I / Le² = π² E I / (K·L)²

ဘယ်မှာလဲ-

• Fcr = အရေးပါသော Euler buckling load (N သို့မဟုတ် lbf)
• E = လှံပစ္စည်း၏ ပျော့ပျောင်းမှု၏ ရွေ့လျားမှု (ပုံမှန် ကာဗွန်/အလွိုင်းသံမဏိအတွက်၊ E ≈ 200 မှ 210 GPa သို့မဟုတ် 29 × 10⁶ psi)
• I = အစိုင်အခဲဝိုင်းတံဖြတ်ပိုင်း (m⁴ သို့မဟုတ် in⁴) ၏ ဧရိယာအခိုက်အတန့်
• L = တပ်ဆင်သည့်နေရာများအကြား စုစုပေါင်းတိုးချဲ့တပ်ဆင်မှုအကွာအဝေး (m သို့မဟုတ် in)
• K = ဆလင်ဒါတပ်ဆင်မှုအခြေအနေများအပေါ်အခြေခံ၍ ထိရောက်သောကော်လံအလျားအချက်
• Le = K · L = Effective buckling length

III Solid Rods များအတွက် Inertia Moment ကို တွက်ချက်ခြင်း-

အချင်းရှိသော အစိုင်အခဲ အဝိုင်းပစ္စတင်တံအတွက် dr:

                                                                            I = π dr⁴ / 64

တုန်ခါမှုအခိုက်အတန့်သည် တုတ်အချင်း (dr⁴) ၏ စတုတ္ထပါဝါအပေါ် မူတည်ကြောင်း သတိပြုပါ။ ဆိုလိုသည်မှာ တံအချင်းအနည်းငယ်တိုးလာခြင်းသည် buckling resistance ကို အကြီးအကျယ်တိုးလာစေသည်-

• တံအချင်း 2.0 in မှ 2.5 in (အချင်း 25% တိုးသည်) သည် buckling resistance ကို 144% (2.44×) တိုးစေသည်။

IV Safe Working Load ကို တွက်ချက်ခြင်းနှင့် အကြံပြုထားသော Safety Factors များ

ဘယ်တော့မှ မလည်ပတ်ပါနဲ့။ဟိုက်ဒရောလစ်ဆလင်ဒါ၎င်း၏အရေးကြီးသော buckling ကန့်သတ် Fcr နှင့်နီးစပ်သည်။ လက်တွေ့ကမ္ဘာတွင်၊ဟိုက်ဒရောလစ်ဆလင်ဒါများသေးငယ်သော eccentricities၊ minor pin play၊ acceleration spikes နှင့် ရှောင်လွှဲ၍မရသော side load ကိုခံစားပါ။

ခွင့်ပြုနိုင်သောဒီဇိုင်း တွန်းအား Fallow တွင် တင်းကျပ်သော ဘေးကင်းရေးအချက် Sf ပါဝင်ရမည်-

                                                                           Fallow = Fcr / Sf

အကြံပြုထားသည့် ဘေးကင်းရေးအချက် လမ်းညွှန်ချက်များ-

• စက်သုံးစက်များ (သန့်ရှင်း၊ လမ်းညွှန်ထားသည်) - အနည်းဆုံး Sf ≥ 2.5 မှ 3.0
• အထွေထွေမိုဘိုင်းစက်ပစ္စည်း (အမှိုက်ပုံးတွဲများ၊ တင်ဒါများ၊ စွန့်ပစ်ပစ္စည်းများ)- အနည်းဆုံး Sf ≥ 3.0 မှ 3.5
• အန္တရာယ်များသော / ဝန်ထမ်းများ ရုတ်သိမ်းခြင်း (လေကြောင်းပလပ်ဖောင်းများ၊ စန်းပွင့်ထရပ်ကားများ၊ မိုဘိုင်းကရိန်းများ): အနည်းဆုံး Sf ≥ 3.5 မှ 4.5

V. Slenderness Ratio နှင့် Johnson's Formula သို့ ကူးပြောင်းခြင်း။

Euler ၏ဖော်မြူလာသည် မျှော့ကွေးကွေးခြင်းသက်သက်ဟု ယူဆပြီး သွယ်လျသောအချိုး λ ကော်လံအကူးအပြောင်းအဆင့် λc ထက်ကျော်လွန်သည့် သွယ်လျသောကော်လံများအတွက်သာ အကျုံးဝင်ပါသည်။

                                                       λ=လဲ့/rg=(K·L)/(dr/4)=4 K L/dr

rg = √I/A = dr / 4 သည် gyration ၏ အချင်းဝက်ဖြစ်သည်။

ပုံမှန် 1045 သို့မဟုတ် 4140 chrome သံမဏိအတွက်၊ အကူးအပြောင်း အဆင့်သတ်မှတ်ချက် λc ≈ 85 မှ 105-

• အကယ်၍ λ > λc (ရှည်လျားသွယ်လျသော အချောင်းများ)- Euler's Formula ကိုသုံးပါ ( elastic မတည်ငြိမ်မှုကြောင့် ပျက်ကွက်ခြင်း)။
• အကယ်၍ λ ≤ λc (အတိုမှ အလယ်အလတ် ချောင်းများ)- Johnson ၏ Parabolic ဖော်မြူလာ သို့မဟုတ် စံအထွက်နှုန်းကို အသုံးပြုပါ ( compressive yield သို့မဟုတ် inelastic buckling ကြောင့် ပျက်ကွက်ခြင်း)။

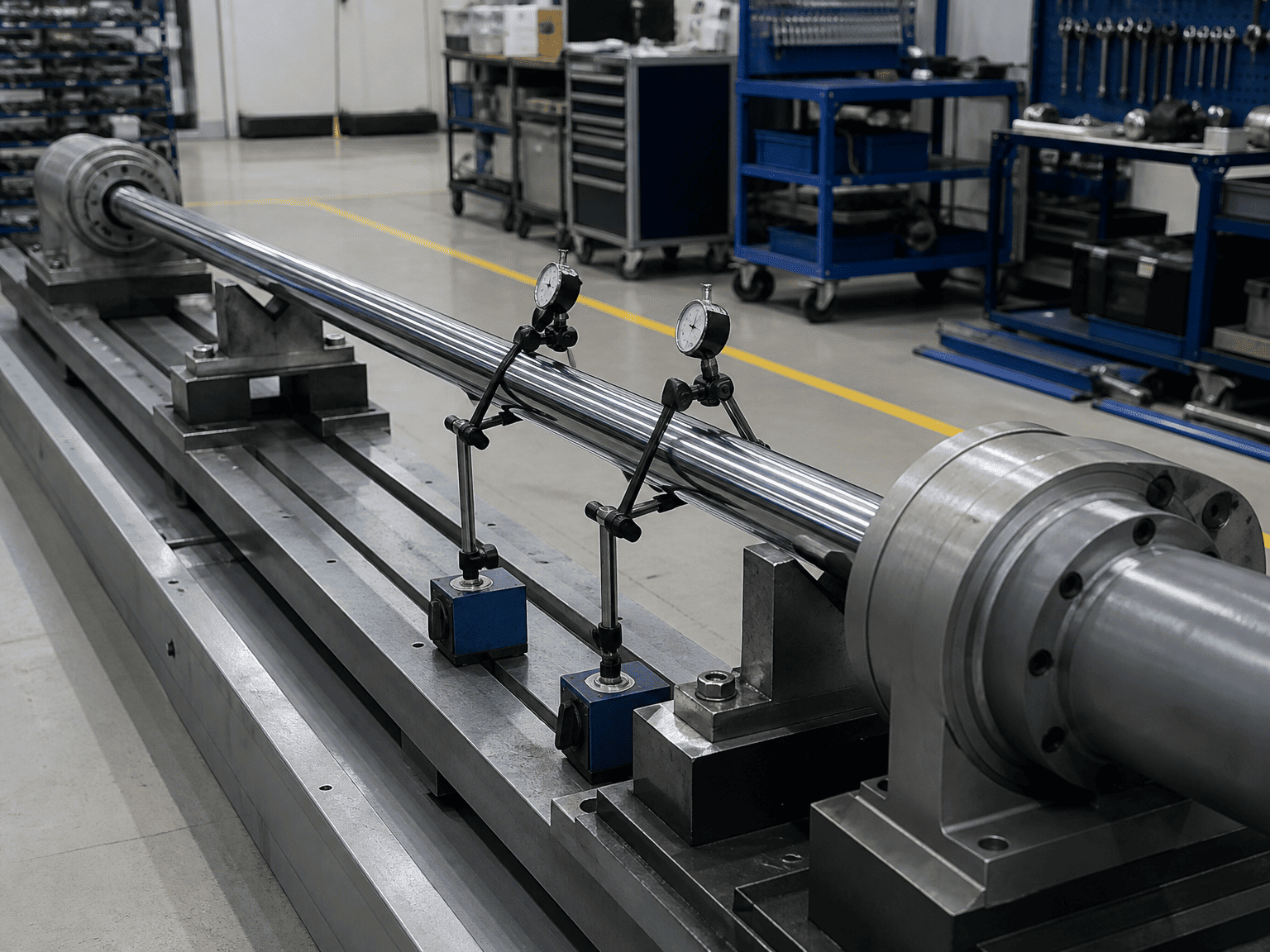

VI ။ Bent Rods ဖြစ်စေသော ဘုံ OEM Engineering ကြီးကြပ်မှု 4 ခု

1. အပြည့်အ၀ တိုးချဲ့ထားသော အရှည်အစား ပြန်ဆွဲထားသော အရှည်တွင် ဘောင်ခတ်ခြင်းကို တွက်ချက်ခြင်း-L သည် ၎င်း၏အမြင့်ဆုံးနေရာတွင် 100% လေဖြတ်သောအခါတွင် ထိခိုက်နိုင်ဆုံးအခိုက်အတန့်ဖြစ်သည်။
2. Dead Weight အောက်တွင် Horizontal Sag ကို လျစ်လျူရှုခြင်း-ရှည်လျားသော အလျားလိုက် ဆလင်ဒါများ (> 2 မီတာ လေဖြတ်ခြင်း) တွင် လေးလံသော chrome rod သည် ဆွဲငင်အားအောက်တွင် အနည်းငယ် ပျော့သွားကာ buckling ကို အရှိန်မြှင့်ပေးသည့် တပ်ဆင်ထားသော eccentric loading ကို ဖန်တီးပေးပါသည်။
3. Pin Mount များသည် Frictionless ဖြစ်နေဆဲဟု ယူဆသည်-အချိန်ကြာလာသည်နှင့်အမျှ၊ သံချေးတက်နေသော သို့မဟုတ် အဆီမပါသော မဏ္ဍိုင်တံများသည် ဆုပ်ကိုင်လာကာ မဏ္ဍိုင်အတက်ကို တစ်စိတ်တစ်ပိုင်းသော့ခတ်ထားသော၊ torque-stressed အဆစ်အဖြစ်သို့ ပြောင်းလဲသွားကာ အချိန်များကို ကွေးညွှတ်စေသည်။
4. Regeneration Circuits များကို လျစ်လျူရှုခြင်း-Differential/regeneration circuits များသည် cap နှင့် rod နှစ်ဖက်စလုံးကို full pump pressure သို့ သက်ရောက်စေပြီး structural margin ကို လျော့ကျစေပြီး ကော်လံအပြည့်တွန်းအားကို ထိန်းသိမ်းထားသည်။

တင်ပြလာတဲ့ HCIC ဖြင့် Long-Stroke Cylinder များကို အရွယ်အစားချိန်သည့်အခါ ဘာတွေ ပေးပို့ရမလဲ

HCIC အင်ဂျင်နီယာများထံမှ ပြီးပြည့်စုံသော buckling အတည်ပြုခြင်းနှင့် FEA ကော်လံပြန်လည်သုံးသပ်ခြင်းကို ရယူရန်၊

1. လည်ပတ်နေသော ဆလင်ဒါပေါက်၊ လေဖြတ်ခြင်းနှင့် အမြင့်ဆုံး ဟိုက်ဒရောလစ် ကယ်ဆယ်ရေးဖိအား
2. စက်တပ်ဆင်ခြင်း ဂျီသြမေတြီနှင့် မဏ္ဍိုင်ကွင်းပုံဆွဲခြင်း (K-factor အတည်ပြုရန်)
3. Mounting orientation (အလျားလိုက်၊ ဒေါင်လိုက် အတက်/အဆင်း၊ သို့မဟုတ် ထောင့်ကွေး)
4. ပြင်ပလမ်းညွှန်ကန့်သတ်ချက်များ (အခမဲ့လမ်းညွှန်မထားသောဝန်နှင့် တိကျသောမျဉ်းသားလျှောသံလမ်းများ)
5. တာဝန်စက်ဝန်း၊ လည်ပတ်မှု လည်ပတ်နှုန်းများနှင့် ပတ်ဝန်းကျင်အခြေအနေများ
