အစားထိုးရန်အတွက် ဟိုက်ဒရောလစ်ဆလင်ဒါကို တိုင်းတာနည်း — Bore, Rod, Stroke & Mounting (အဆင့်ဆင့်လမ်းညွှန်)

I. အဘယ်ကြောင့် မှန်ကန်သော ပေးချေမှုကို တိုင်းတာခြင်း

သင့်တွင် အသေကောင် ဆလင်ဒါတစ်ခုရှိသည်။ စက်ကကျနေတယ်။ အမြန်အစားထိုးလိုပါသည်။

တိုင်းတာခြင်းမရှိဘဲ မှာကြားပြီး လောင်းကစားလုပ်ပါ- ဆလင်ဒါအသစ်သည် ညာဘက်အပေါက်ပါသော်လည်း မှားယွင်းသောလေဖြတ်ခြင်းဖြစ်သည် — အလုပ်မပြီးမီတွင် ၎င်းသည် အောက်ခြေမှထွက်သည်။ သို့မဟုတ် ပင်မျက်လုံးများသည် တစ်လက်မ လေးပုံတစ်ပုံ သေးငယ်လွန်းသည်။ ဒါမှမဟုတ် port တွေက thread မှားနေတာလား။ မှားယွင်းသော အစိတ်အပိုင်းသည် နောက်နှစ်ပတ်အတွင်း စက်ပျက်နေပါသည်။

ဂရုတစိုက်တိုင်းတာမှုတစ်ခုသည်မိနစ်လေးဆယ်ကြာသည်။ "ဒီလောက်ကြီးမယ်ထင်တယ်" စက်ရုံတည်ဆောက်နိုင်တဲ့ ပုံဆွဲအဖြစ် ပြောင်းသွားတယ်။ သင်တိုင်းတာသော နာရီတိုင်းသည် သင့်လျော်မှုမရှိသော အစားထိုးမှုကို စောင့်ဆိုင်းနေခြင်းမရှိသော နာရီဖြစ်သည်။

ဤလမ်းညွှန်တွင် သင်လိုအပ်သော အတိုင်းအတာခြောက်ခုပါရှိသည်- bore၊ rod၊ stroke၊ စုစုပေါင်းအရှည်၊ mounting နှင့် ports။

---

II သင်လိုအပ်သောအရာ

- Calipers (စျေးပေါသော 6 လက်မ digital caliper သည် ကောင်းမွန်သည်)

- တိပ်အတိုင်းအတာတစ်ခု သို့မဟုတ် သံမဏိပေတံ

- ဘောပင်နှင့် စာရွက် (သို့မဟုတ် သင့်ဖုန်း)

- ကင်မရာတစ်လုံး

- အမှိုက်ကို သန့်ရှင်းပါ - တိုင်းတာခြင်းမပြုမီ တံနှင့် ပေါက်များကို သုတ်ပါ။

ဘာမှထူးခြားဆန်းပြားမှုမရှိပါဘူး။ ဆိုင်တစ်ထပ်မှာ ဒါတွေအားလုံးရှိတယ်။

---

III ဘိုးဘိုးကို တိုင်းတာပါ။

bore သည် barrel ၏ အတွင်းအချင်းဖြစ်သည် — piston သည် လျှောကျသွားသော အစိတ်အပိုင်းဖြစ်သည်။ ၎င်းသည် ဆလင်ဒါ၏ တွန်းအားကို ဆုံးဖြတ်သည်။

Force = Pressure × Piston Area

Piston Area = π × (Bore/2)²

အဘယ်ကြောင့်အရေးကြီးကြောင်းပြသရန် ဥပမာနှစ်ခု-

- 2000 PSI တွင် 3" bore → တွန်းအား 14,137 ပေါင်

- 2000 PSI တွင် 4" bore → 25,133 ပေါင်တွန်းအား

တူညီသောဖိအား၊ 78% ပိုအင်အား။ အဲဒါကြောင့် ဖေဖေ့ကို စက်ရုံက တောင်းဆိုတဲ့ ပထမဆုံး နံပါတ်ပါ။

တိုင်းတာနည်းဆလင်ဒါကို ဖြုတ်ထားလျှင် စည်အတွင်းပိုင်းကို တိုက်ရိုက်ဖြတ်ပါ။ တပ်ဆင်ထားဆဲဖြစ်ပါက အတင်းအကြပ်မလုပ်ပါနှင့် - ပေါက်ကို စည်ပေါ် သို့မဟုတ် ဒေတာပန်းကန်ပြားပေါ်တွင် မကြာခဏ တံဆိပ်တုံးခတ်ထားသည်။ "3.00 BORE" သို့မဟုတ် မော်ဒယ်နံပါတ်ကဲ့သို့ တံဆိပ်တုံးကို ရှာပါ။ တံဆိပ်တုံးရိုက်ထားသည့် ဓာတ်ပုံတစ်ပုံကို ကျွန်ုပ်တို့ထံ ပေးပို့ပါ။ မော်ဒယ်ကနေ ဖေဖေ့ကို ဖတ်နိုင်ပါတယ်။

---

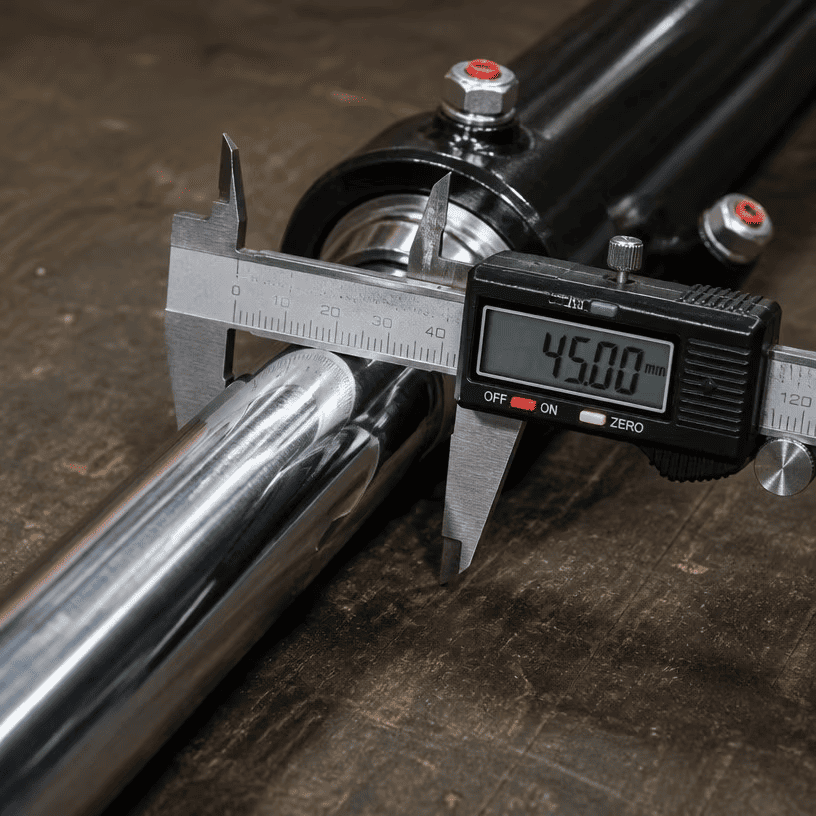

IV လှံတံကိုတိုင်းတာ

ကြိမ်လုံးအချင်းသည် ခိုင်ခံ့မှုနှင့် တံဆိပ်ခတ်ထိုက်သော အကြောင်းရင်းနှစ်ခုအတွက် အရေးကြီးသည်။

တိုင်းတာနည်းသန့်ရှင်းသောနေရာတွင် လှံတံကို Caliper - ဝတ်ဆင်နိုင်သော ထိပ်ဖျားတွင်မဟုတ်ဘဲ ဂလင်းအနီး၊ အရင်ရှင်းပါ။ ဖုန်ထူတဲ့တုတ်တံက သူ့ထက်ကြီးတယ်။

ဝတ်ဆင်မှုရှိမရှိ စစ်ဆေးပါ။ ကြိမ်လုံးသည် လေးလံသော အမှတ်ပေးခြင်း၊ တံစို့ထိုးခြင်း သို့မဟုတ် တံဆိပ်ရိုက်ရာ စုတ်ပြဲသွားသည့် အဆင့်ကို ပြသပါက၊ သင့်စုံစမ်းရေးတွင် ထိုသို့ပြောပါ။ ဟောင်းနွမ်းနေသော တုတ်တံသည် စက်တွင် ချိန်ညှိမှု မှားယွင်းနေခြင်းကို ဆိုလိုသည် — အကြောင်းအရင်းကို မဖြေရှင်းပါက ဆလင်ဒါအသစ်သည် တူညီသောပုံစံအတိုင်း ဖြစ်လိမ့်မည်။

---

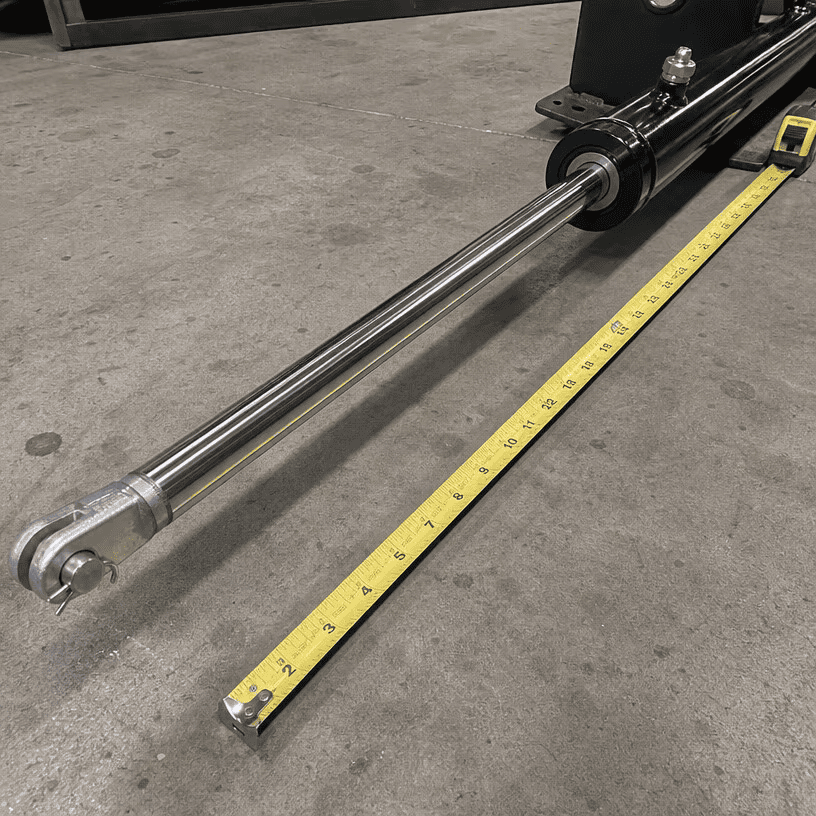

V. လေဖြတ်ခြင်းကို တိုင်းတာသည်။

လေဖြတ်ခြင်းဆိုသည်မှာ လှံတံအား အပြည့်အဝပြန်ဆုတ်ခြင်းမှ အပြည့်အ၀ ချဲ့ထွင်သွားသော အကွာအဝေးဖြစ်သည်။ ဤနေရာတွင် တိုင်းတာမှု အမှားအယွင်း အများစု ဖြစ်ပေါ်လာသည်။

မှားယွင်းသောနည်းလမ်း-ဆလင်ဒါစက် ပိတ်သွားသောအခါ ထိတွေ့နေသော တံမှ မှန်းဆချက်။

မှန်ကန်သောနည်းလမ်း-

1. ဆလင်ဒါကို အပြည့်အ၀ပြန်ဆုတ်ပြီး တိုင်းတာပါ — အဆုံးမှအဆုံး၊ အလယ်ဗဟိုမှ ပင်ထိုးဗဟိုကို ချိန်ပါ။ ဒါကို R လို့ ခေါ်ပါ ။

2. ဆလင်ဒါကို အပြည့်အ၀ တိုင်းတာပါ — အဆုံးမှ အဆုံး၊ ပင်ကို အလယ်ဗဟိုမှ ပင်ထိုးပါ။ ဒါကို E ကိုခေါ်ပါ။

3. Stroke = E − R (စံဆလင်ဒါတစ်ခုအတွက်၊ လှံတံသည် တိုးချဲ့ခြင်းနှင့် ပြန်ဆုတ်ခြင်းအကြား ယေဘုယျအလျားကွာခြားချက်နှင့် ညီမျှသည်)။

ဥပမာ- 24 လက်မကို ပြန်ရုပ်ပြီး၊ 60 လက်မ → လေဖြတ်ခြင်း 36 လက်မကို ထပ်တိုးပါ။

ဆလင်ဒါသည် စက်ပေါ်တွင်ရှိနေပါက၊ လေဖြတ်ခြင်းကို တိုင်းတာနိုင်သည်- ဂလင်းရှိလှံတံကို အမှတ်အသားပြုပါ၊ အပြည့်အဝချဲ့ပါ၊ ထိတွေ့ထားသောလှံတံကို တိုင်းပါ — ထိတွေ့ထားသည့်အရှည်မှာ လေဖြတ်ခြင်းပင်ဖြစ်သည်။

ယူနစ်များကို ဘယ်တော့မှ မရောနှောပါ။ အရာအားလုံးကို လက်မဖြင့် တိုင်းတာပါ သို့မဟုတ် အရာအားလုံးကို မီလီမီတာဖြင့် တိုင်းပါ။ 36" လေဖြတ်ခြင်းနှင့် 900 မီလီမီတာ လေဖြတ်ခြင်းကို ကိုးကားထားသော ဆလင်ဒါသည် ဆလင်ဒါတစ်ခုတည်းမဟုတ်ပါ။

---

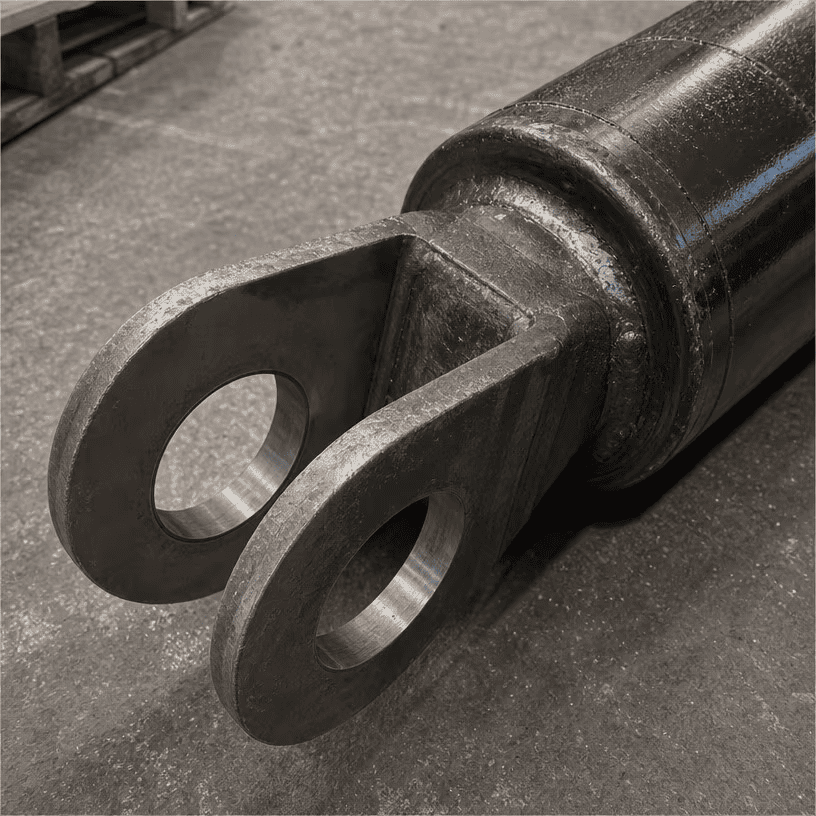

VI ။ Mounting ကိုတိုင်းတာ

Mounting ဆိုသည်မှာ ဆလင်ဒါသည် စက်နှင့် ကပ်ပုံဖြစ်သည်။ ဤသည်မှာ မှားယွင်းသော အမှာစာများ၏ ဒုတိယ အဖြစ်အများဆုံး အရင်းအမြစ် ဖြစ်သည်။

Pin eye (clevis)- ပင်အပေါက်အချင်းနှင့် နားကြားရှိ အကျယ်ကို တိုင်းပါ။ ပင်အပေါက်အလယ်မှ စည်/လှံအဆုံးအထိ အကွာအဝေးကိုလည်း မှတ်သားပါ — ဤအတိုင်းအတာများမှ စက်ရုံများတည်ဆောက်သည်။

ကြက်ခြေခတ်ပြွန်- ပြွန်အပြင်ဘက်အချင်းနှင့် ပြွန်စွန်းကြားအကွာအဝေးကို တိုင်းပါ။

Flange သို့မဟုတ် trunnion- bolt အပေါက်ပုံစံ၊ bolt အရွယ်အစားနှင့် flange အထူကို မှတ်သားပါ။ trunnions အတွက်၊ pin အချင်းနှင့် စည်တစ်လျှောက် trunnion အနေအထား။

အရေးကြီးဆုံး- pin စင်တာများ။ အလျားအားလုံးကို ပေးသောအခါ (ပြန်လည်ရုပ်သိမ်းပြီး တိုးချဲ့ထားသည်)၊ ၎င်းတို့ကို ပင်အလယ်ဗဟိုသို့ ပင်အလယ်သို့ ပေးလိုက်ပါ။ မျက်လုံး၏အပြင်ဘက်သို့ တိုင်းတာခြင်းသည် ပင်မျက်လုံးအထူကို နှစ်ကြိမ်ထပ်ထည့်မည်ဖြစ်ပြီး သင်၏အစားထိုးမှုသည် ရှည်လွန်းမည်ဖြစ်သည်။

---

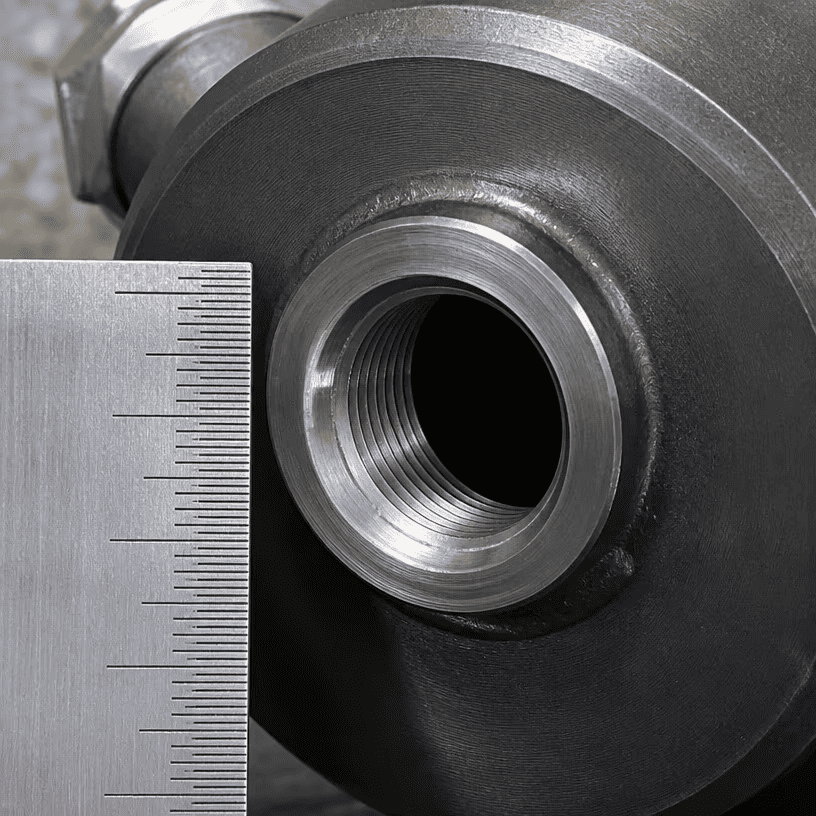

တင်ပြလာတဲ့ Ports များကို တိုင်းတာပါ။

အပေါက်များသည် ပိုက်များ ချိတ်ဆက်သည့်နေရာဖြစ်သည်။ ကြိုးမှားပြီး ဘာမှအဆင်မပြေဘူး။

ဘုံစံ လေးခု- SAE (UNF threads)၊ NPT (tapered pipe)၊ BSP (British parallel) နှင့် မက်ထရစ်။

တိုင်းတာနည်း- ဆိပ်ကမ်းအချင်းကို Caliper လုပ်ပြီး တစ်လက်မ (လက်မအတွက်) သို့မဟုတ် 10 မီလီမီတာ (မက်ထရစ်အတွက်) အပိုင်းများကို ရေတွက်ပါ။ နှိုင်းယှဉ်ပါ။

မသေချာပါ? ဓာတ်ပုံport ကို ၎င်းဘေးရှိ ပေတံဖြင့် raph လုပ်ပြီး ဓာတ်ပုံကို ပေးပို့ပါ။ ကျွန်ုပ်တို့သည် ပုံမှချည်များကို ခွဲခြားသတ်မှတ်သည် — မှန်းဆထားသည်ထက် ပိုမိုမြန်ဆန်ပြီး ဘေးကင်းပါသည်။.

---

VIII အဖြစ်အများဆုံး အမှားခြောက်ချက်

1. လေဖြတ်ခြင်းကို တိုင်းတာခြင်း မှားယွင်းနေသည် — ပြန်ရုပ်ပြီး အရှည်များကို တိုင်းတာခြင်းအစား မှန်းဆခြင်း။

2. မျက်လုံး၏ အပြင်ဘက်အထိ အရှည်ကို တိုင်းတာခြင်း — အလယ်ဗဟိုကို တွယ်ရန် ပင်ကို အမြဲသုံးပါ။

3. လက်မနှင့် မီလီမီတာ ရောစပ်ခြင်း — ယူနစ်စနစ်နှစ်ခုတွင် ဖော်ပြထားသော ဆလင်ဒါတစ်ခု။

4. ပွန်းနေသောလှံတံကို တိုင်းတာခြင်း — လှံတံသည် ဟောင်းနွမ်းသောနေရာတွင် ပါးလွှာသည်။ သန့်စင်ပြီး ဂလင်းအဆုံးမှာ တိုင်းတာပါ။

5. ပင်အချင်းများကို မေ့ထားလိုက်သည် — ပေါက်သည် မှန်သည်၊ တပ်ဆင်အပေါက်များ မှားနေသည်၊ ဆလင်ဒါသည် တွယ်နေမည်မဟုတ်ပါ။

6. ဓာတ်ပုံမရှိပါ — နံပါတ်များမပို့မီ ဆလင်ဒါ၊ ဒေတာပြား၊ တပ်ဆင်ခြင်းနှင့် ဆိပ်ကမ်းများသည် နံပါတ်များမပို့မီ မေးခွန်းတစ်ဝက်ကို ဖြေပေးသည်။

---

IX မင်းရဲ့ တိုင်းတာရေးစာရွက်

၎င်းကိုဖြည့်ပြီး သင်၏စုံစမ်းမေးမြန်းမှုဖြင့် ပေးပို့ပါ-

---

X. ကျွန်ုပ်တို့ကို ဘာပို့ရမလဲ

အလုပ်စာရွက်ကို ပို့ပါ၊ အပေါင်း-

1. ဆလင်ဒါ၏ဓာတ်ပုံများ — ဘေးဘက်မြင်ကွင်း၊ တပ်ဆင်မှုအစွန်းများ၊ ဆိပ်ကမ်းများ၊ ဒေတာပန်းကန်

2. စည်ပေါ်တွင်တံဆိပ်တုံးထုခြင်း သို့မဟုတ် အစိတ်အပိုင်းနံပါတ်တစ်ခုခု

3. စက်နှင့် မော်ဒယ်ကို သိပါက၊

ကျွန်ုပ်တို့သည် သင့်တိုင်းတာမှုများမှ အစားထိုးမှုများကို တည်ဆောက်သည် သို့မဟုတ် ကျွန်ုပ်တို့၏ကတ်တလောက်နှင့် အစိတ်အပိုင်းနံပါတ်ကို ကိုးကားပါသည် — မည်သည့်အရာသည် သင့်အား မှန်ကန်သောဆလင်ဒါကို ပိုမြန်စေပါသည်။ မင်းရဲ့ တိုင်းတာမှုမှာ တစ်ခုခု ထပ်မထည့်ရင် သံမဏိမဖြတ်ခင် ငါတို့ အင်ဂျင်နီယာတွေက မေးလိမ့်မယ်။ မှန်းဆလို့ မရဘူး။
