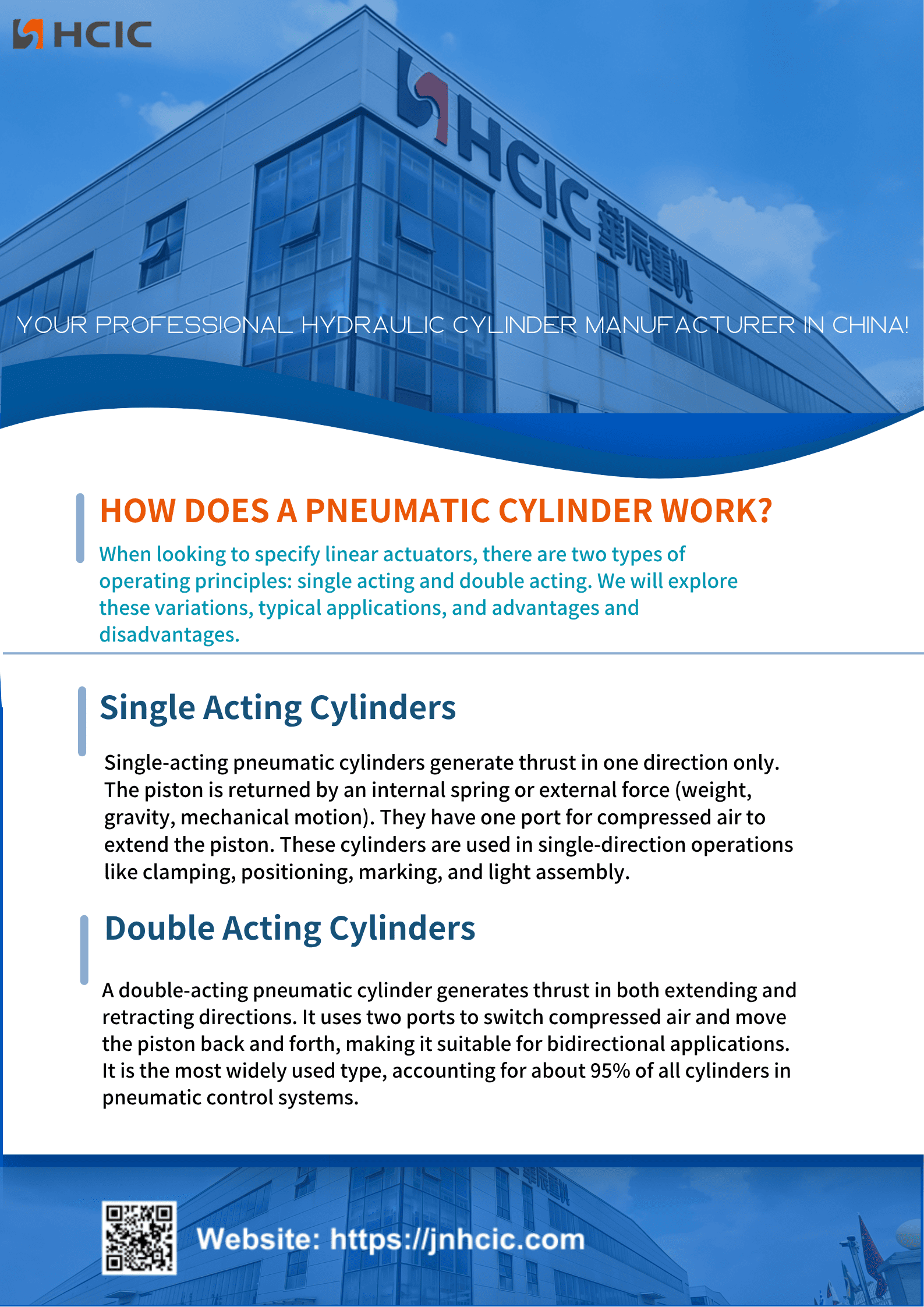

Pneumatic Cylinder သည် မည်သို့အလုပ်လုပ်သနည်း။

Single Acting Pneumatic Cylinders များ

ပီနူမက်စ်ဆလင်ဒါ တစ်ခုတည်းသည် ဦးတည်ချက်တစ်ခုတည်းတွင် တွန်းအား သို့မဟုတ် အလုပ်လုပ်နိုင်သောစွမ်းအားကို ထုတ်လုပ်သည်။ ၎င်းသည် ပစ္စတင်အား ၎င်း၏အစနေရာသို့ ပြန်ဆုတ်ရန် ဆွဲငင်အား၊ အလေးများ သို့မဟုတ် စက်ပိုင်းဆိုင်ရာ ရွေ့လျားမှုကဲ့သို့သော ပြင်ပအင်အားစုများကို ထည့်သွင်းထားသော စပရိန် သို့မဟုတ် ပြင်ပအားများကို အသုံးပြုသည်။

ဤဆလင်ဒါများသည် ပစ္စတင်အား ပစ်မှတ်ဆီသို့ တွန်းပို့ရန်အတွက် အခန်းအတွင်းသို့ ဖိသိပ်ထားသောလေကို စုပ်ယူပေးသည့် လေဝင်ပေါက်တစ်ခုသာ ပါဝင်ပါသည်။

Single acting pneumatic ဆလင်ဒါများကို တစ်လမ်းသွားအလုပ်များအတွက် တည်ဆောက်ထားပြီး၊ အသုံးများသော အသုံးများမှာ ကုပ်ခြင်း၊ အစိတ်အပိုင်းနေရာချထားခြင်း၊ အမှတ်အသားပြုခြင်း၊ တိုတောင်းသော လေဖြတ်ခြင်း ရွေ့လျားခြင်းနှင့် အပေါ့စား တပ်ဆင်ခြင်းလုပ်ငန်းတို့ ပါဝင်ပါသည်။

single acting cylinders ၏ ထူးခြားသော ဒီဇိုင်းနှစ်မျိုး ရှိပါသည်။

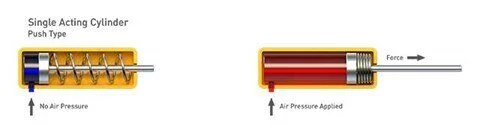

(၁) လေဖိအားကို အသုံးချခြင်းသည် တွန်းအားကို ဖြစ်ပေါ်စေပြီး ပစ္စတင်အား 'တွန်းခြင်း' ဖြစ်သည်-

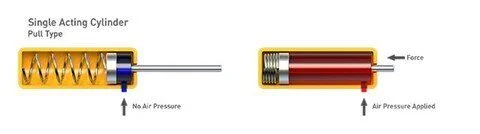

(၂) လေဖိအားကို အသုံးချခြင်းသည် ပစ္စတင်ကို 'ဆွဲခြင်း' ဖြင့် တွန်းထုတ်သည်-

အားသာချက်များ

ရိုးရှင်း၊ ရိုးရှင်းသောတည်ဆောက်မှု

ကျစ်ကျစ်လစ်လစ်၊ နေရာလွတ်သက်သာစွာ တည်ဆောက်ခြင်း။

control valves နှင့် air line piping အတွက် ကုန်ကျစရိတ် သက်သာသည်။

compressed air တစ်ဝက်နှင့် အရွယ်အစားတူ double acting ဆလင်ဒါကို အသုံးပြုသည်။

အားနည်းချက်များ

စပရိန်ပြန်အခြမ်းသည် ပတ်ဝန်းကျင်လေကို ဖွင့်ထားသဖြင့် ဖုန်မှုန့်များနှင့် အပျက်အစီးများ အတွင်းထဲသို့ ဝင်နိုင်စေကာ ပြိုကွဲမှုနှင့် ဆလင်ဒါသက်တမ်းကို တိုစေသည်

နွေဦးစွမ်းဆောင်ရည်သည် အချိန်ကြာလာသည်နှင့်အမျှ အားနည်းသွားကာ မတည်ငြိမ်သော လေဖြတ်သည့်နေရာများဆီသို့ ဦးတည်သွားစေသည်။

အတွင်းပိုင်းစပရိန်အရွယ်အစားနှင့် ခိုင်ခံ့မှုအားဖြင့် ပေါက်ပြားအချင်းနှင့် လေဖြတ်ခြင်းအလျားကို ကန့်သတ်ထားသည်။

နွေဦးသည် ပစ္စတင်၏ ရှေ့ရွေ့လျားမှုကို ခုခံနိုင်သောကြောင့် တွန်းအားအနည်းငယ် ကျဆင်းသွားသည်။

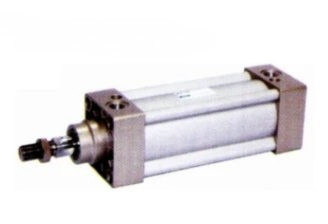

Double Acting Pneumatic Cylinders များ

နှစ်ထပ်သုံး အနုမြူဆလင်ဒါသည် နှစ်ဖက်စလုံးတွင် တွန်းအားထုတ်ပေးပြီး ပစ္စတင်ကို အပြင်သို့တွန်းထုတ်ကာ အတွင်းဘက်သို့ ပြန်ဆွဲထုတ်သည်။

ဤဒီဇိုင်းသည် အစွန်းတစ်ဖက်တစ်ချက်တွင် လေဝင်ပေါက်တစ်ခုပါရှိပြီး ပစ္စတင်အား အနောက်ဘက်သို့ မောင်းနှင်ရန်အတွက် ဆိပ်ကမ်းနှစ်ခုကြားရှိ ဖိအားမြင့်လေကို လမ်းကြောင်းပြောင်းပေးသည်။ စက်မှုတံခါးများ အဖွင့်အပိတ်နှင့် dampers များကဲ့သို့ နှစ်သွယ်ရွေ့လျားမှု လိုအပ်သော အလုပ်များအတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

Double acting ဆလင်ဒါများသည် pneumatic ထိန်းချုပ်မှုစနစ်များတွင် အသုံးပြုသည့် ဆလင်ဒါများ၏ 95% ခန့်အတွက် အသုံးအများဆုံး linear actuators များဖြစ်သည်။

၎င်းတို့သည် လေးလံသောလုပ်ငန်းဆောင်တာများ၊ ကြာရှည်သောလေဖြတ်ခြင်းများနှင့် ပြင်းထန်သောတောင်းဆိုမှုများအတွက် အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။ တစ်ချက်စီဆလင်ဒါများသည် ကျေနပ်အောင်မလုပ်ဆောင်နိုင်ပေ။ သေးငယ်သောနှစ်ထပ်သရုပ်ဆောင်မှုပုံစံများသည် သက်တမ်းတိုးခြင်းနှင့် ပြန်နုတ်ခြင်းနှစ်ခုစလုံးအတွက် တိကျသော၊ ပုံသေအနေအထားများလိုအပ်သည့် အလုပ်များအတွက်လည်း လုပ်ဆောင်ပေးပါသည်။

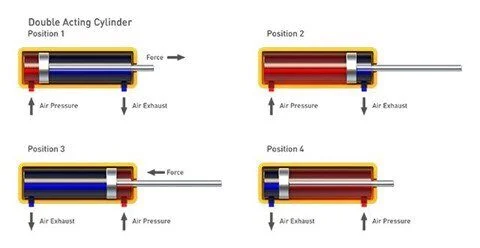

ဤတွင် ၎င်းတို့လုပ်ဆောင်ပုံမှာ-

အားသာချက်များ

- ISO standard pneumatic ဆလင်ဒါအားလုံးနီးပါးသည် double acting ဒီဇိုင်းကို အသုံးပြုသည်။

- တစ်ခုတည်းသရုပ်ဆောင်သည့်မော်ဒယ်များထက် bore အရွယ်အစားနှင့် လေဖြတ်သည့်အရှည်များ ပိုမိုကျယ်ပြန့်သည်။

- အခြေခံနှစ်ထပ်သရုပ်ဆောင်ဘောင်အတွက် စိတ်ကြိုက်ပြုပြင်မွမ်းမံမှုများ အများအပြား

အားနည်းချက်များ

- အလယ်အလတ်လေဖြတ်သည့်နေရာများတွင် ပစ္စတင်ကို တည်ငြိမ်အောင်ထိန်းထားရန် built-in သော့မရှိပါ။

- လေသည် ဖိသိပ်နိုင်သောကြောင့် အစာကျွေးသည့်အပလီကေးရှင်းများသည် ချောမွေ့ပြီး တည်ငြိမ်သောလှုပ်ရှားမှုအတွက် ဟိုက်ဒရောလစ် slave ဆလင်ဒါတစ်ခု လိုအပ်ပါသည်။

- Long stroke units များသည် ကွေးခြင်းကိုရပ်တန့်ရန်နှင့် လည်ပတ်မှုချောမွေ့စေရန်အတွက် piston rod အပိုလိုအပ်ပါသည်။
