ရှေ့မျက်နှာစာ ဟိုက်ဒရောလစ်ဆလင်ဒါ

မော်ဒယ်:FE-4TG-E169*4280

FE-4TG-E169*4280 ရှေ့ tipping ဟိုက်ဒရောလစ်ဆလင်ဒါသည် 16 MPa ဖိအားနှင့် 1,345 မီလီမီတာ အလျားရှိသော 49 တန် အမှိုက်ပုံးတင်ကားများအတွက် စာရင်းပြုစုထားသည်။

Working pressure:
16 MPa
Tipping capacity reference:
49 ပုဇွန်တောင်မြို့နယ်
Number of stages:
အဆင့် ၄

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

FE-4TG-E169*4280 သည် 49 တန် tipping-capacity အက်ပလီကေးရှင်းအတွက် HCIC ဟိုက်ဒရောလစ် tipping catalog တွင်ဖော်ပြထားသော အဆင့်လေးဆင့်ရှိသော ရှေ့ tipping ဟိုက်ဒရောလစ်ဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်း၏ တယ်လီစကုပ်တည်ဆောက်မှုတွင် ပုံမှန်လိုအပ်သည့် အဆင့်ဆလင်ဒါတစ်ခုထက် ပိုတိုသော အပိတ်အထုပ်တစ်ခုနှင့် ရှည်လျားသောလုပ်ငန်းခွင်အကွာအဝေးကို ပေါင်းစပ်ထားသည်။

မော်ဒယ်သည် ဆလင်ဒါအလျား၊ တပ်ဆင်ထားသော ဂျီသြမေတြီနှင့် ယာဉ်ဝန်အား အတူတကွ ပြန်လည်သုံးသပ်ရမည်ဖြစ်ပြီး၊ ရှေ့မှတင်ထားသော အမှိုက်ပုံး-ထရပ်ကား စနစ်ဒီဇိုင်းအတွက် ရည်ရွယ်ပါသည်။ ကတ်တလောက်သည် ကနဦးအင်ဂျင်နီယာ ဆွေးနွေးမှုတစ်ခုအတွက် လိုအပ်သော ပင်မ bore sequence၊ ဖိအား၊ တပ်ဆင်မှုအတိုင်းအတာနှင့် အပိတ်အရှည်တို့ကို ပံ့ပိုးပေးပါသည်။

I. ထုတ်ကုန်သတ်မှတ်ချက်များ

Front Tipping Hydraulic Cylinder

ကန့်သတ်ချက်	ကတ်တလောက်တန်ဖိုး
မော်ဒယ်	FE-4TG-E169*4280
အကြံပြုနိုင်မှု ရည်ညွှန်းချက်	49 ပုဇွန်တောင်မြို့နယ်
အလုပ်ဖိအား	16 MPa
အဆင့်အရေအတွက်	4
အချင်းအနုအနုအနုအရင့်	169/158/136/115 မီလီမီတာ
Dimension A	245 မီလီမီတာ
Dimension B	၃၈၅ မီလီမီတာ
အတိုင်းအတာ C	70 မီလီမီတာ
အတိုင်းအတာ D	50 မီလီမီတာ
Dimension မြစ်ဝကျွန်းပေါ်	50 မီလီမီတာ
အရှည် L	1,345 မီလီမီတာ

အထက်ဖော်ပြပါတန်ဖိုးများကို ထောက်ပံ့ပေးထားသော HCIC-2026 ကတ်တလောက်တွင် FE/FC အရှေ့ဘက် ထိပ်ဖျားဆလင်ဒါဇယားမှ ကူးယူဖော်ပြပါသည်။ tipping-capacity ရည်ညွှန်းသည် ထရပ်ကားဖွဲ့စည်းပုံတိုင်းအတွက် အာမခံချက်မဟုတ်ဘဲ ကတ်တလောက်အပလီကေးရှင်းတန်ဖိုးတစ်ခုဖြစ်သည်။

II အဆင့်လေးဆင့် မှန်ပြောင်းတည်ဆောက်ခြင်း။

FE-4TG-E169*4280 သည် nested အဆင့် လေးခုကို အသုံးပြုသည်။ အဆင့်များတိုးလာသည်နှင့်အမျှ bore sequence သည် 169 mm မှ 115 mm သို့ လျော့နည်းသွားသည်။ ဤအစီအစဥ်သည် ဆလင်ဒါအား အပိတ်တပ်ဆင်မှုအလျား 1,345 မီလီမီတာအထိ ထိန်းသိမ်းထားစဉ် ဆလင်ဒါအား ရှည်လျားသောရုပ်ကြွလှုပ်ရှားမှုကို ပံ့ပိုးပေးနိုင်သည်။ Front Tipping Hydraulic Cylinders

ရှေ့စက်ဝိုင်းအတွင်း၊ ဟိုက်ဒရောလစ်ဖိအားသည် တက်ကြွသောဇာတ်ခုံဧရိယာပေါ်တွင် လုပ်ဆောင်သည်။ အဆင့်အလိုက် ပြောင်းလဲလာသည်နှင့်အမျှ ရရှိနိုင်သော lifting force နှင့် ရွေ့လျားမှုအမြန်နှုန်းများလည်း ပြောင်းလဲပါသည်။ ဤအကြောင်းကြောင့် ဆလင်ဒါကို ၎င်း၏ အကြီးဆုံး ပေါက် သို့မဟုတ် အမည်ခံ ထရပ်ကား စွမ်းရည်ဖြင့်သာ ရွေးချယ်သင့်သည်။ ကိုယ်ထည်အလေးချိန်၊ ဝန်အား၊ ပတ္တာအနေအထား၊ တပ်ဆင်သည့်နေရာများနှင့် ဟိုက်ဒရောလစ်ပတ်လမ်းအားလုံးသည် နောက်ဆုံးစနစ်ရလဒ်အပေါ် သက်ရောက်မှုရှိသည်။

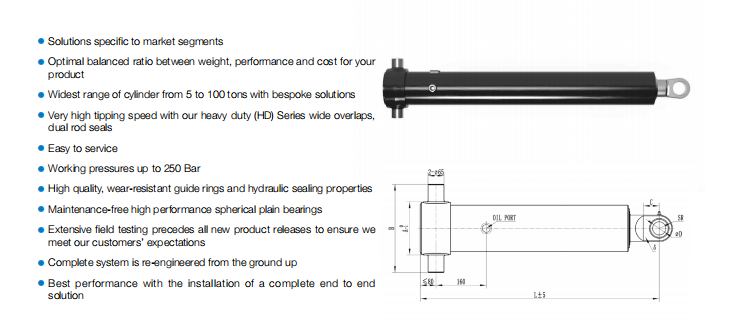

III Installation Dimensions အရေး

ကတ်တလောက်တွင် FE-4TG-E169*4280 အတွက် A၊ B၊ C၊ D နှင့် မြစ်ဝကျွန်းပေါ် အတိုင်းအတာများကို စာရင်းပြုစုထားသည်။ ဤအတိုင်းအတာများကို ထရပ်ကား၏ ရှေ့တပ်ဆင်ခြင်းကွင်း၊ မဏ္ဍိုင်စီစဉ်မှု၊ ဖရိန်ရှင်းလင်းမှုနှင့် အပိတ်ကိုယ်ထည်အနေအထားတို့နှင့် နှိုင်းယှဉ်သင့်သည်။

ဆလင်ဒါကိုယ်ထည်နှင့် ရှေ့ထိပ်တင်ကိုယ်ထည်ကြားတွင် တပ်ဆင်သည့်အခါ 1,345 မီလီမီတာ အပိတ်အရှည်သည် အထူးအရေးကြီးပါသည်။ ဝယ်သူများအနေဖြင့် အပြည့်တိုးချဲ့ထားသော လမ်းကြောင်း၊ lifting အစတွင် ဆလင်ဒါထောင့်နှင့် mounting point တစ်ခုစီတွင် ကင်းရှင်းကြောင်း စစ်ဆေးသင့်သည်။ ၎င်း၏ပင်နံပါတ်အချက်အချာများ သို့မဟုတ် ကွင်းကွင်းဂျီသြမေတြီ ကွဲပြားပါက အတိုင်းအတာနှင့်ဆင်တူသော ဆလင်ဒါသည် မသင့်လျော်သေးပါ။

IV ဖိအားနှင့် လျှောက်လွှာကို ပြန်လည်သုံးသပ်ခြင်း။

ကတ်တလောက်တွင် အလုပ်ဖိအား 16 MPa နှင့် ဤမော်ဒယ်အတွက် 49 တန် tipping-capacity ရည်ညွှန်းချက်ကို စာရင်းပြုစုထားသည်။ ဤကိန်းဂဏန်းများကို ပန့်ဆက်တင်၊ အဆို့ရှင်ကာကွယ်မှု၊ ဟိုက်ဒရောလစ်ဆီစီးဆင်းမှုနှင့် ထရပ်ကားဖွဲ့စည်းပုံတို့နှင့်အတူ ပြန်လည်သုံးသပ်ရမည်ဖြစ်သည်။ ၎င်းတို့ကို သီးသန့်ပေးချေမှုခွင့်ပြုချက်အဖြစ် မခံယူသင့်ပါ။

FE-4TG-E169*4280 ကို မရွေးချယ်မီ၊ ဝယ်သူမှ 49 တန် ရည်ညွှန်းချက်သည် အမှန်တကယ်ကားနှင့် ထိပ်ဖျားကိုယ်ထည်နှင့် ကိုက်ညီမှုရှိမရှိ အတည်ပြုသင့်သည်။ ပြီးပြည့်စုံသောစနစ်တွင် တွဲဖက်အသုံးပြုနိုင်သော ကွင်းကွင်းများ၊ ပင်များ၊ ဟိုက်ဒရောလစ်လိုင်းများနှင့် ရည်ရွယ်ထားသောဝန်နှင့် ရွေ့လျားမှုအတွက် ဒီဇိုင်းထုတ်ထားသော ထိန်းချုပ်ပတ်လမ်းတစ်ခု လိုအပ်ပါသည်။

V. စစ်ဆေးရေးနှင့် အစားထိုးအချက်အလက်

အစားထိုးစုံစမ်းမှုတစ်ခုအတွက် မူရင်းဆလင်ဒါအထောက်အထား၊ တပ်ဆင်သည့်နေရာများ၏ ဓာတ်ပုံများ၊ အပိတ်နှင့် ထပ်တိုးတိုင်းတာမှုများ၊ ပင်နံပါတ်၊ ဆီဆိပ်ကမ်းအချက်အလက်နှင့် ထရပ်ကားလျှောက်လွှာအသေးစိတ်အချက်အလက်များကို ပေးပို့ပါ။ ယူနစ်ဟောင်း ပျက်စီးသွားပါက၊ တုတ်တံ၏ ဓာတ်ပုံများ၊ အဆင့်အဆစ်များနှင့် တပ်ဆင်ထားသော မျက်လုံးများသည် ဆလင်ဒါပြဿနာကို ကွင်းပိတ် သို့မဟုတ် ချိန်ညှိမှုပြဿနာမှ ခွဲထုတ်ရာတွင် ကူညီပေးပါသည်။

အောက်ပါအချက်အလက်များသည် OEM ကိုးကားမှုအတွက် အသုံးဝင်သည်-

ထရပ်ကား၊ မော်ဒယ်နှင့် ရည်ရွယ်ထားသော ဝန်အပိုင်းအခြား
ရှေ့မျက်နှာစာ ကိုယ်ထည်အတိုင်းအတာ
အပိတ်တပ်ဆင်မှု အရှည်နှင့် ရရှိနိုင်သော ရှင်းလင်းချက်
Mounting-pin အချင်းနှင့် အလယ်ဗဟို အနေအထားများ
ဟိုက်ဒရောလစ် ဖိအားနှင့် ပန့်စီးဆင်းမှု
ရေပိုက်နှင့် ဆိပ်ကမ်း စီစဉ်ပေးခြင်း
လိုအပ်သောပမာဏနှင့် အစားထိုးမှုအခြေအနေ

VI ။ နိဂုံး

FE-4TG-E169*4280 သည် 169/158/136/115 mm bore sequence၊ 16 MPa catalog pressure နှင့် 1,345 mm closed length ပါရှိသော တိကျသောအဆင့်လေးဆင့်ရှေ့ tipping ဟိုက်ဒရောလစ်ဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်း၏ သင့်လျော်မှုသည် မော်ဒယ်နံပါတ်တစ်ခုတည်းပေါ်တွင်မဟုတ်ဘဲ ပြီးပြည့်စုံသော dump-truck စနစ်ပေါ်တွင်မူတည်သည်။ ပရောဂျက်အလိုက် ပြန်လည်သုံးသပ်ရန်အတွက် တပ်ဆင်ခြင်းပုံဆွဲခြင်းနှင့် ဟိုက်ဒရောလစ်ဒေတာကို HCIC သို့ ပေးပို့ပါ။

တင်ပြလာတဲ့ HCIC အကြောင်း

HCIC သည် ယာဉ်နှင့်စက်မှုလုပ်ငန်းသုံးများအတွက် ဟိုက်ဒရောလစ်ဆလင်ဒါများနှင့် ပါဝါယူနစ်များကို တီထွင်ထုတ်လုပ်သည်။ HCIC သည် နည်းပညာပိုင်းဆိုင်ရာ ပြန်လည်သုံးသပ်မှုအတွက် အခြေခံအဖြစ် ဝယ်ယူသူပုံဆွဲခြင်း၊ တိုင်းတာခြင်းနှင့် လျှောက်လွှာလိုအပ်ချက်များကို အသုံးပြု၍ OEM နှင့် အစားထိုးစုံစမ်းမေးမြန်းမှုများကို ပံ့ပိုးပေးပါသည်။
