Double Clevis ဟိုက်ဒရောလစ်ဆလင်ဒါ

53-4592-106 double clevis ဟိုက်ဒရောလစ်ဆလင်ဒါသည် HCIC-2026 ကတ်တလောက်တွင်ဖော်ပြထားသော တာဝေးလေဖြတ် 4000 စီးရီးမော်ဒယ်ဖြစ်သည်။ ၎င်း၏ 106.06 လက်မအရွယ် catalog stroke သည် ကျစ်လစ်သိပ်သည်းသော actuator မှ ကွဲပြားသော installation ဆွေးနွေးမှုတွင် ၎င်းကို နေရာလွတ်ထားရမည်- စက်သည် pin-center အကွာအဝေးတွင် ရှည်လျားသောပြောင်းလဲမှုအတွက် နေရာလွတ်ရှိရမည်ဖြစ်ပြီး ကွင်းစကွင်းပိတ်များနှင့် ပိုက်များကို အပြည့်အဝရွေ့လျားမှုမှတစ်ဆင့် ထိန်းချုပ်ထားရမည်ဖြစ်သည်။

OEM တည်ဆောက်သူ သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့အတွက် အသုံးဝင်သော အစမှတ်မှာ ပြီးပြည့်စုံသော အတိုင်းအတာအတန်းဖြစ်သည်။ ၎င်းတွင် လေဖြတ်ခြင်း၊ အပိတ်အရှည်၊ တိုးချဲ့ထားသော အရှည်၊ တပ်ဆင်သည့်အတိုင်းအတာ၊ ဆိပ်ကမ်း၊ ဆီထုထည်နှင့် အလေးချိန်တို့ ပါဝင်သည်။ ဤတန်ဖိုးများသည် အင်ဂျင်နီယာများကို ပရောဂျက် quotation မတောင်းမီ ရှိပြီးသား ဆလင်ဒါ သို့မဟုတ် စက်အပြင်အဆင်အသစ်နှင့် မော်ဒယ်ကို နှိုင်းယှဉ်ရန် ကူညီပေးပါသည်။

---

I. 53-4592-106 သတ်မှတ်ချက်များ

ကတ်တလောက်သည် 53-4592-106 အတွက် universal pressure၊ load သို့မဟုတ် service-life အာမခံချက် မပေးပေ။ နောက်ဆုံးရွေးချယ်မှုတွင် စက်၏မှန်ကန်သောဝန်လမ်းကြောင်း၊ ဟိုက်ဒရောလစ်အခြေအနေများနှင့် ဘေးကင်းရေးပြန်လည်သုံးသပ်ရန် လိုအပ်သည်။

---

II Long-Travel Geometry သည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

ပင်မှပင်စလင်ဒါသည် သီးခြားခွဲထားရာတွင် အလုပ်မလုပ်ပါ။ ပုံသေ pin၊ ရွေ့လျား pin နှင့် ချိတ်ဆက်ထားသော ယန္တရားသည် ရွေ့လျားမှုကို သတ်မှတ်သည်။ 53-4592-106 အတွက်၊ ကတ်တလောက်တွင် 48.00 လက်မပိတ်ပြီး 154.06 လက်မကို တိုးချဲ့ထားသည်။ ထို့ကြောင့် စက်သည် pin-center အကွာအဝေးတွင် ကြီးမားသောပြောင်းလဲမှုတစ်ခုကိုဖြတ်၍ ထိန်းချုပ်ထားသောလမ်းကြောင်းတစ်ခု လိုအပ်ပါသည်။

ထည့်သွင်းခြင်းမပြုမီ၊ အဆုံးနေရာနှစ်ခုနှင့် အလယ်အလတ်နေရာများစွာကို မြေပုံဆွဲပါ။ ဆလင်ဒါသည် ရည်ရွယ်ထားသော ထောင့်အကွာအဝေးအတွင်း ကျန်ရှိမရှိ စစ်ဆေးပါ၊ တပ်ဆင်ထားသောကွင်းများမှ ဝန်ကို မှန်ကန်သော ဦးတည်ရာသို့ သယ်ဆောင်သွားခြင်း ရှိ၊

ရှည်လျားသောလေဖြတ်ခြင်းသည်လည်း လမ်းကြောင်းကို ပို၍အရေးကြီးစေသည်။ ပိုက်များသည် ဖရိန်ကို ဆန့်ခြင်း၊ ပွတ်ဆွဲခြင်း သို့မဟုတ် ပွတ်ခြင်းမပြုဘဲ ရွေ့လျားနေသော ပရိဘောဂကို လိုက်နာရမည်ဖြစ်သည်။ ဝန်ဆောင်မှုအဖွဲ့များသည် ဆိပ်ကမ်းသို့ရောက်ရှိပြီး မသက်ဆိုင်သောပစ္စည်းများကို မဖြုတ်ဘဲ ဟာ့ဒ်ဝဲတပ်ဆင်ခြင်းကို ဆောင်ရွက်နိုင်သင့်သည်။

---

III OEM သုံးသပ်ချက်အပေါ် သက်ရောက်မှုရှိသော ထုတ်ကုန်အသေးစိတ်

3.1 သတ်မှတ်ထားသော တပ်ဆင်ထားသော စာအိတ်

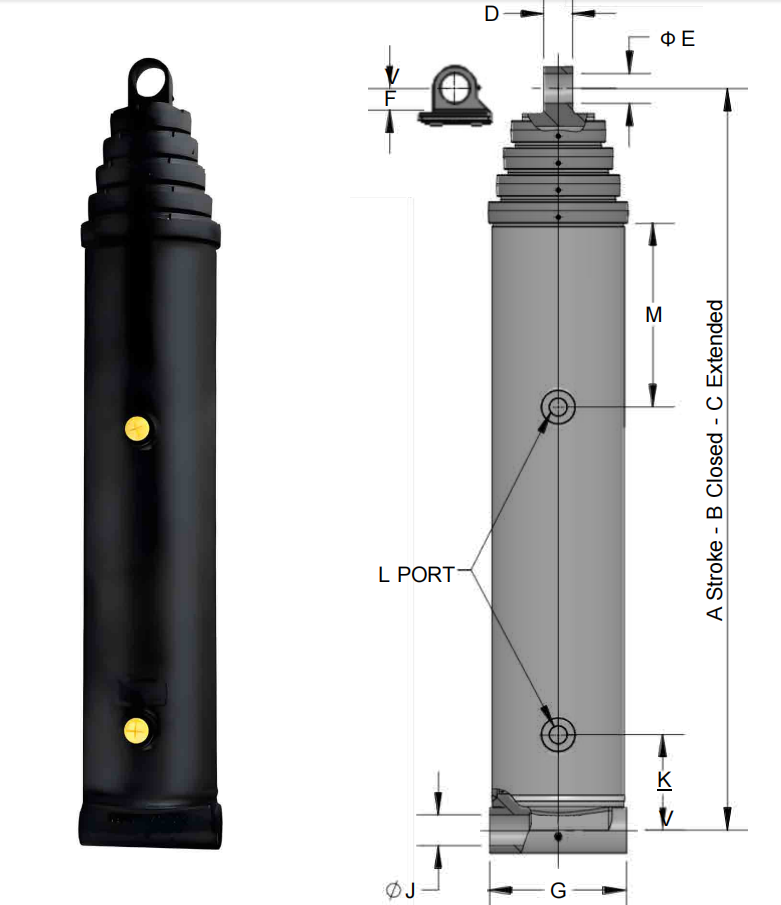

ကတ်တလောက်အတိုင်းအတာ D၊ E၊ F၊ G၊ J နှင့် K သည် တပ်ဆင်ခြင်းအစီအစဉ်အတွက် အတိုင်းအတာအစမှတ်ကို ပေးဆောင်သည်။ ရှည်လျားသော လေဖြတ်ခြင်းသည် တစ်ခုတည်းသော အံဝင်ခွင်ကျ လိုအပ်ချက်ဟု ယူဆရမည့်အစား ၎င်းတို့ကို စက်ပုံဆွဲခြင်းနှင့် နှိုင်းယှဉ်ပါ။

NPTF port တွင် 3.2 3/4

NPTF ဆိပ်ကမ်းရှိ 3/4 သည် လက်ရှိ ဟိုက်ဒရောလစ် ပိုက်ဆက်ခြင်းနှင့် အံဝင်ခွင်ကျ ကိုက်ညီမှုရှိရမည်။ ဆလင်ဒါကို ကန့်သတ်နေရာတစ်ခုတွင် မတပ်ဆင်မီ အဒက်တာ၊ တံဆိပ်ခတ်နည်း၊ ရေပိုက်အချင်းဝက်နှင့် ဆိပ်ကမ်းသို့ တိမ်းညွှတ်မှုတို့ကို စစ်ဆေးအတည်ပြုပါ။

3.3 ရေနံပမာဏ စီစဉ်ခြင်း။

ထုတ်ကုန်အတန်းတွင် ဆီဖြည့်ပမာဏ 1.7 ဂါလံနှင့် 6.0 ဂါလံ ထပ်တိုးဆီပမာဏကို စာရင်းပြုစုထားသည်။ ဟိုက်ဒရောလစ်စနစ်တွင် ဆလင်ဒါ၊ ရေပိုက်များ၊ အဆို့ရှင်ပိတ်ဆို့ခြင်းနှင့် အမှန်တကယ်လည်ပတ်နိုင်သောအနေအထားအတွက် လုံလောက်သောအသုံးပြုနိုင်သော ရေလှောင်ကန်ပမာဏရှိရပါမည်။ ဤကတ်တလောက်တန်ဖိုးများသည် ပြီးပြည့်စုံသော ရေလှောင်ကန်အရွယ်အစား တွက်ချက်မှုမဟုတ်ပါ။

3.4 အလေးချိန်နှင့် ကိုင်တွယ်ခြင်း။

စာရင်းသွင်းထားသောအလေးချိန်မှာ 208 ပေါင်ဖြစ်သည်။ ၎င်းတန်ဖိုးသည် သယ်ယူပို့ဆောင်ရေး၊ တပ်ဆင်မှုအစီအစဉ်နှင့် ကွင်းဒီဇိုင်းအတွင်း အရေးကြီးပါသည်။ ဘေးကင်းသော ရုတ်သိမ်းသည့်နည်းလမ်းကို ပံ့ပိုးပေးပြီး စက်ဖွဲ့စည်းပုံသည် ဆလင်ဒါကို ပံ့ပိုးနိုင်ပြီး ပင်အဆစ်များမှတစ်ဆင့် အလုပ်ဝန်ကို လွှဲပြောင်းပေးနိုင်ကြောင်း အတည်ပြုပါ။

---

IV ပရောဂျက်လျှောက်လွှာများ

53-4592-106 ကို ပင်မှပင်စဆလင်ဒါကို အသုံးပြုသည့် ခရီးဝေးခရီးသွား OEM စက်ပစ္စည်းများနှင့် အစားထိုးပရောဂျက်များအတွက် ပြန်လည်သုံးသပ်နိုင်ပါသည်။ စက်၏ ဂျီသြမေတြီသည် ကတ်တလောက်အတိုင်းအတာများနှင့် ကိုက်ညီမှု ရှိစေကာမူ စက်၏ ဂျီသြမေတြီသည် ကက်တလောက် အတိုင်းအတာများနှင့် ကိုက်ညီသည့် တိုးချဲ့မှု အပြည့်အ၀တွင် ပုံသေနှင့် ရွေ့လျားနေသော တပ်ဆင်မှတ်များ အကွာအဝေး ကွာဟနေသည့် ယန္တရားများအတွက် ကိုယ်စားလှယ်လောင်းဖြစ်သည်။

ကိုးကားခြင်းသည် မော်ဒယ်နံပါတ်တစ်ခုတည်းအပေါ် အခြေခံ၍မဖြစ်သင့်ပါ။ HCIC သည် အပလီကေးရှင်းကို အကဲဖြတ်ရန် စက်ပုံဆွဲခြင်း သို့မဟုတ် တိကျသောနယ်ပယ်တိုင်းတာမှုများ၊ လည်ပတ်မှုဖိအား၊ ဝန်ဦးတည်ချက်၊ စက်ဝန်းကြိမ်နှုန်း၊ ပင်နံပါတ်အသေးစိတ်နှင့် ဟိုက်ဒရောလစ်ချိတ်ဆက်မှုအချက်အလက်တို့ကို လိုအပ်ပါသည်။

---

V. Quotation တစ်ခုအတွက် ဘာပို့ရမလဲ

• လက်ရှိ ဆလင်ဒါမော်ဒယ်၊ ဓာတ်ပုံများနှင့် တံဆိပ်ပြား
• ပိတ်ပြီး တိုးချဲ့ ပင်-ဗဟို တိုင်းတာမှုများ
• အလယ်အလတ်ရွေ့လျားမှု အနေအထားများ သို့မဟုတ် စက်ပုံဆွဲခြင်း။
• ပင်အချင်း၊ ကွင်းအကျယ်နှင့် ချုံပုတ်အသေးစိတ်
• ဟိုက်ဒရောလစ်စနစ်၊ ဆိပ်ကမ်းနှင့် အံဝင်ခွင်ကျ အချက်အလက်
• Load ဦးတည်ချက်၊ လည်ပတ်မှုဖိအားနှင့် သံသရာကြိမ်နှုန်း
• ရေပိုက်လမ်းကြောင်းနှင့် ဝန်ဆောင်မှု-ဝင်ရောက်ခွင့် ကန့်သတ်ချက်များ
• လုံခြုံစွာ ကိုင်တွယ်ခြင်းနှင့် တပ်ဆင်ခြင်း လိုအပ်ချက်များ

---

VI ။ အမြဲမေးလေ့ရှိသောမေးခွန်းများ

---

တင်ပြလာတဲ့ နိဂုံး

53-4592-106 pin-to-pin ဟိုက်ဒရောလစ်ဆလင်ဒါသည် ပင်-ဗဟိုအကွာအဝေးတွင် သတ်မှတ်ထားသော အပြောင်းအလဲလိုအပ်သည့် ယန္တရားများအတွက် တာရှည်လေဖြတ်ခြင်း 4000 စီးရီး ရွေးချယ်မှုတစ်ခုဖြစ်သည်။ ၎င်း၏ 106.06 လက်မ လေဖြတ်ခြင်း၊ 48.00 လက်မ အပိတ်အရှည်၊ 154.06 လက်မ တိုးချဲ့ထားသော အရှည်၊ NPTF အပေါက်တွင် 3/4၊ 1.7-ဂါလံ ဖြည့်စွက်တန်ဖိုး၊ 6.0-ဂါလံ ထပ်တိုးတန်ဖိုး နှင့် 208 ပေါင် ကတ်တလောက်အလေးချိန် သည် OEM အဖွဲ့အား ကနဦး အံဝင်ခွင်ကျ ပြန်လည်သုံးသပ်မှု အတွက် တိကျသော အခြေခံကို ပေးပါသည်။

မှာယူခြင်းမပြုမီ ရွေ့လျားမှုဂျီသြမေတြီ၊ တပ်ဆင်မှုအသေးစိတ်၊ ဟိုက်ဒရောလစ်ဒေတာနှင့် ကိုင်တွယ်မှုအစီအစဉ်အပြည့်အစုံကို HCIC သို့ ပေးပို့ပါ။ ဤခရီးရှည်မော်ဒယ်လ်သည် စက်အပြည့်အစုံနှင့် ကိုက်ညီမှုရှိမရှိ ဆုံးဖြတ်ရန် ထိုအချက်အလက်များ လိုအပ်ပါသည်။

---

VIII HCIC အကြောင်း

Jinan Huachen Industrial Co., Ltd. ဟုလည်းလူသိများသော HCIC သည် ဟိုက်ဒရောလစ်ဆလင်ဒါများ၊ ဟိုက်ဒရောလစ်ပါဝါယူနစ်များနှင့် ယာဉ်၊ အမှိုက်ကိုင်တွယ်မှု၊ ဆောက်လုပ်ရေးနှင့် စက်မှုလုပ်ငန်းသုံးပစ္စည်းများအတွက် ဆက်စပ်ပစ္စည်းများကို ထောက်ပံ့ပေးသည်။ ထုတ်ကုန်၏ သင့်လျော်မှုအား စက်ဒီဇိုင်းအပြည့်အစုံနှင့် သက်ဆိုင်ရာ ဘေးကင်းရေးလိုအပ်ချက်များနှင့် ဆန့်ကျင်၍ အတည်ပြုရပါမည်။
