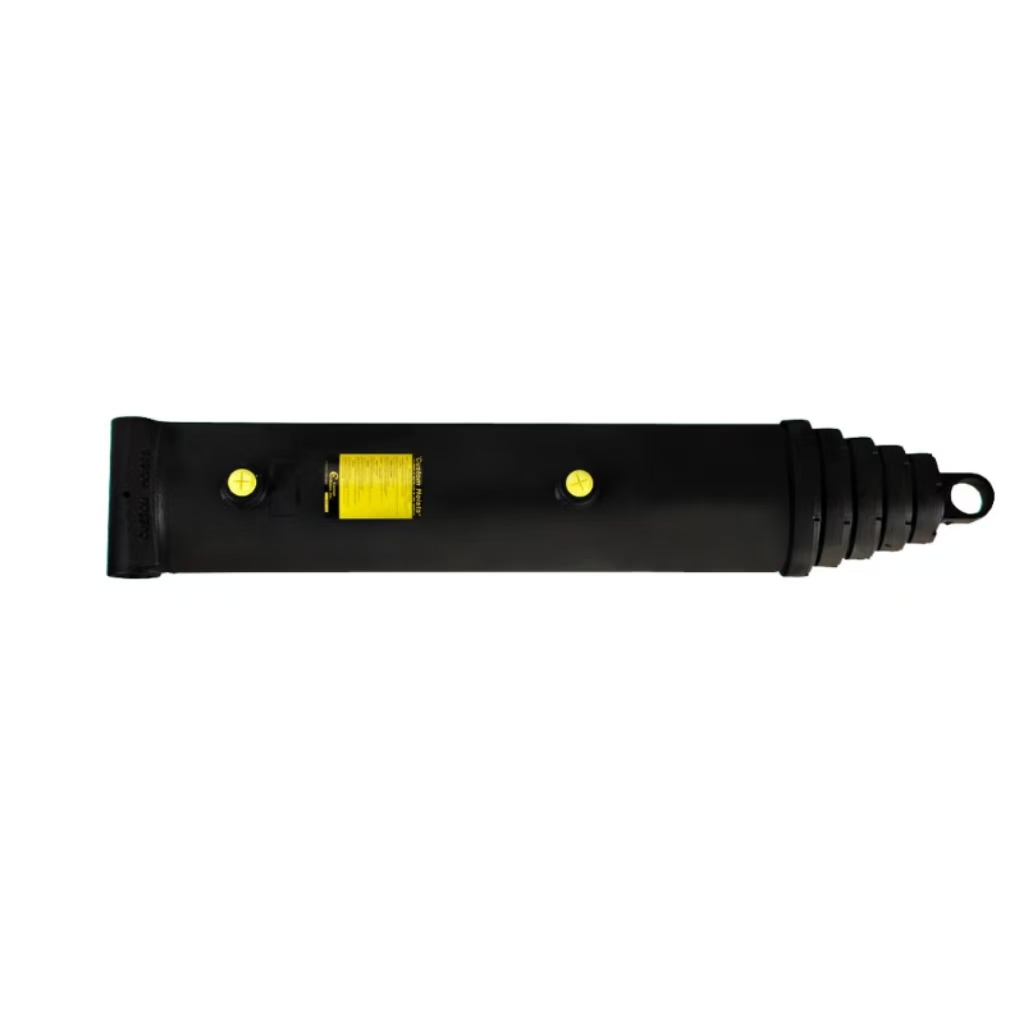

CH Single Acting Telescopic Cylinder

I. CH Single Acting Telescopic Cylinder ဖော်ပြချက်

Cross-tube mounting သည် standard ဖြစ်သည်။

စိတ်တိုင်းကျ နှင့် ထန်းနီဒီဇိုင်းများ ရရှိနိုင်ပါသည်။

ပြန်လည်တည်ဆောက်နိုင်သည်။

V-packing သည် ဖိအားမြင့်ပြီး ဖိအားနည်းသော တံဆိပ်ခတ်ခြင်းကို ပေးသည်။

ပြင်ပထုပ်ပိုးထားသော အခွံမာသီးများသည် ပြွန်များအတွက် ထပ်လောင်းပံ့ပိုးမှုနှင့် ဝန်ဆောင်မှုကို ရိုးရှင်းစေသည်။

ပွတ်စတီးလ်အဆင့်ဆင့်

Primer ပြီးပါပြီ။

ဖော်ပြထားသော အတွဲများသည် သက်တမ်းတိုးမှု အပြည့်အစုံဖြစ်သည်။

II နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

III နည်းပညာဆိုင်ရာ သတ်မှတ်ချက် ဖြည့်စွက်ချက်

ဤတိကျသော CH မော်ဒယ်တွင် 279.25-လက်မ စုစည်းထိရောက်မှုလေဖြတ်ခြင်းနှင့် တွဲဖက်ထားသည့် 8-လက်မအရွယ် bore dimension ပါရှိပြီး၊ ပြန်နုတ်ထားသော စုစုပေါင်းအရှည် 77.5လက်မနှင့် အပြည့်အဝ 356.75လက်မအထိ ချဲ့ထားသည်။ အဆင့်သတ်မှတ်ထားသော စဉ်ဆက်မပြတ်လည်ပတ်မှုဖိအားကို 2000 PSI တွင် ပုံသေသတ်မှတ်ထားပြီး အချောထည်ဆလင်ဒါတိုင်းသည် လျှို့ဝှက်ပေါက်ကြားမှုအန္တရာယ်ကိုဖယ်ရှားရန်အတွက် တင်ပို့ခြင်းမပြုမီ 5000 PSI တွင် စက်ရုံ hydrostatic burst test ကို 5000 PSI ဖြင့် အောင်မြင်သည်။ တစ်ယူနစ်လျှင် 746 LBS အလေးချိန်ရှိပြီး 9.5 လက်မ အပြင်ဘက်အချင်း ပင်မစည်သည် မညီမညာသော မိုင်းတွင်းနှင့် လမ်းကြမ်းဆွဲတင်လမ်းများမှ ဘေးထွက်ဆိုးကျိုးများကို ကာကွယ်ရန် ထူထဲသော ချောမွေ့သော သံမဏိပိုက်ကို လက်ခံပါသည်။ ဤ single-acting telescopic design သည် load lifting အတွက် exposed piston rod အစား sequential barrel extension ကို အားကိုးသောကြောင့် Rod diameter နှင့် pin diameter ကို NA အမှတ်အသားပြုထားပါသည်။
